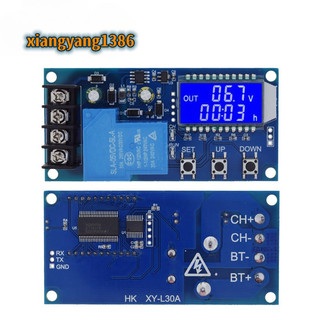

XY-L30A 6-60V 30A แบตเตอรี่พลังงานแสงอาทิตย์ตะกั่วกรดชาร์จคอนโทรลเลอร์ป้องกัน Charger สวิทช์เวลา 12V 24V 36V 48V แบตเตอรี่ Bapacity

1. แบตเตอรี่ใด ๆ ที่มีช่วงแรงดันไฟฟ้า 6-60V สามารถใช้กับแบตเตอรี่ลิเธียมได้

2. จอ LCD แสดงแรงดันแบตเตอรี่ที่ชัดเจนเปอร์เซ็นต์การชาร์จและเวลาในการชาร์จได้อย่างรวดเร็ว

3. ฟังก์ชั่นนี้มีประสิทธิภาพมากสามารถควบคุมการชาร์จควบคุมเวลาในการชาร์จและตั้งค่าและอัปโหลดพารามิเตอร์ที่เกี่ยวข้องโดยอัตโนมัติผ่านพอร์ตอนุกรม

1. ฟังก์ชั่นควบคุมการชาร์จอัตโนมัติ:
ด้วยการตั้งค่าแรงดันไฟฟ้าที่ จำกัด บนขึ้นและลดแรงดันไฟฟ้า dn; เมื่อแรงดันไฟฟ้าของแบตเตอรี่น้อยลง dn รีเลย์จะดำเนินการและเครื่องชาร์จจะเริ่มชาร์จแบตเตอรี่ เมื่อแรงดันแบตเตอรี่เป็น การตัดการเชื่อมต่อและการชาร์จอัตโนมัติตามขีด จำกัด บนขึ้นรีเลย์จะตัดการเชื่อมต่อและเสร็จสิ้นการชาร์จอัตโนมัติ

2. ฟังก์ชั่นควบคุมเวลาในการชาร์จ:

วิธีเปิดใช้งานฟังก์ชั่นควบคุมเวลา?

หลังจากป้อนการตั้งค่าพารามิเตอร์แล้วหากไม่ได้ตั้งค่าพารามิเตอร์ OP เป็น 0 ฟังก์ชันควบคุมเวลาจะเปิดใช้งาน พารามิเตอร์เริ่มต้นสำหรับ OP คือ :-: - h และฟังก์ชันควบคุมเวลาจะไม่เปิดใช้งานโดยค่าเริ่มต้น

หลังจากเปิดใช้งานฟังก์ชั่นควบคุมเวลา (OP ไม่ใช่ 0) เมื่อแรงดันแบตเตอรี่น้อยกว่าแรงดันไฟฟ้าที่ จำกัด ล่าง dn เครื่องชาร์จจะเริ่มชาร์จแบตเตอรี่และระบบจะเริ่มเวลา ในช่วงเวลานั้นหาก แรงดันไฟฟ้าของแบตเตอรี่คือ แรงดันไฟฟ้าที่ จำกัด บนขึ้นรีเลย์จะตัดการเชื่อมต่อ หากแรงดันแบตเตอรี่น้อยกว่าแรงดันไฟฟ้าที่ จำกัด บน แต่เวลาในการชาร์จเพิ่มขึ้นเวลา OP รีเลย์จะตัดการเชื่อมต่อ หาก เวลา OP ผ่านไปแล้วและแรงดันแบตเตอรี่ยังคงต่ำกว่าค่าแรงดันไฟฟ้าที่ จำกัด ล่าง dn รีเลย์จะยังคงเป็นสื่อกระแสไฟฟ้าปิดฟังก์ชั่นควบคุมเวลาในการชาร์จโดยอัตโนมัติและแฟลช H: ER เพื่อเตือนผู้ใช้ การตั้งค่าพารามิเตอร์เวลาไม่มีเหตุผล กดปุ่มใด ๆ เพื่อหยุดกระพริบ

รูปแบบเวลา: 00:59 (00 หมายถึงชั่วโมง 59 แสดงถึงนาที) ใช้เวลานาน 99:59 ซึ่งใช้เวลา 100 ชั่วโมง
การตั้งค่าพารามิเตอร์ 2、 การตั้งค่าพารามิเตอร์ 2、

กดปุ่ม SET ค้างไว้เพื่อเข้าสู่อินเทอร์เฟซการตั้งค่าพารามิเตอร์และ LCD จะแสดงชุด

หลังจากเข้าสู่อินเทอร์เฟซการตั้งค่าพารามิเตอร์แล้วให้กดปุ่ม set สั้น ๆ เพื่อสลับระหว่างพารามิเตอร์ที่ตั้งไว้

C) หลังจากเลือกพารามิเตอร์แล้วคุณสามารถตั้งค่าโดยใช้ปุ่ม UP / DOWN ซึ่งรองรับการกดสั้นและยาว (เพิ่มหรือลดอย่างรวดเร็ว)

หากคุณต้องการตั้งค่าพารามิเตอร์อื่น ๆ ให้ทำซ้ำขั้นตอน b) และ c);

E) หลังจากตั้งค่าพารามิเตอร์ทั้งหมดแล้วให้กดปุ่ม SET ค้างไว้เพื่อออกจากและบันทึก


คำอธิบายฟังก์ชันคีย์ 3、 Key

ในอินเทอร์เฟซรันไทม์ (อินเทอร์เฟซหลัก)

กดปุ่ม set สั้น ๆ เพื่อแสดงพารามิเตอร์ชุดปัจจุบัน

กดปุ่ม UP สั้น ๆ เพื่อสลับระหว่างเปอร์เซ็นต์การชาร์จและเวลาในการชาร์จที่แสดง

กดปุ่มเปิดสั้น ๆ แล้วเลือกเพื่อเปิด / ปิดรีเลย์ หากเปิดใช้งานหรือปิดใช้งานรีเลย์จะแสดง "ปิด" เพื่อเป็นการเตือนความจำและรีเลย์จะถูกตัดการเชื่อมต่อ

กดปุ่ม UP ค้างไว้เพื่อตั้งสถานะของไฟพื้นหลัง LCD (L-P) ปิด: ไฟแบ็คไลท์ยังคงเปิดอยู่: ไฟแบ็คไลท์จะปิดโดยอัตโนมัติหลังจากผ่านไป 5-10 นาที

กดปุ่ม SET ค้างไว้เพื่อเข้าสู่การตั้งค่าพารามิเตอร์


4、 การคำนวณเปอร์เซ็นต์แรงดันไฟฟ้า: แรงดันแบตเตอรี่ / (แรงดันไฟฟ้าที่ จำกัด บน - แรงดันไฟฟ้าที่ต่ำกว่า)

คุณสมบัติเพิ่มเติม 5、 คุณสมบัติเพิ่มเติม

ฟังก์ชั่นบันทึกเวลาในการชาร์จ: เมื่อไม่เปิดใช้งานการควบคุมเวลาในการชาร์จผลิตภัณฑ์จะบันทึกเวลาที่สมบูรณ์หนึ่งครั้ง เมื่อเข้าสู่อินเทอร์เฟซแสดงเวลาเวลาเวลาเวลาที่ชาร์จจะกะพริบ ชัดเจนเมื่อออกจากอินเทอร์เฟซแสดงเวลาอีกครั้งหรือเมื่อเปิดการชาร์จครั้งต่อไป (การนำรีเลย์);

พารามิเตอร์ b) การตรวจจับอัตโนมัติพารามิเตอร์: หลังจากตั้งค่าพารามิเตอร์และออกหากขีด จำกัด แรงดันไฟฟ้าล่าง dn แรงดันไฟฟ้าบนระบบจะกะพริบและแสดง "ERR" เพื่อเป็นการแจ้งเตือน

การตรวจจับการเชื่อมต่อแบตเตอรี่: ผลิตภัณฑ์นี้ติดอยู่กับแบตเตอรี่ หากไม่ได้เชื่อมต่อแบตเตอรี่ระบบจะแสดง "nbE" ในทิศทางด้านล่างเพื่อเตือน
