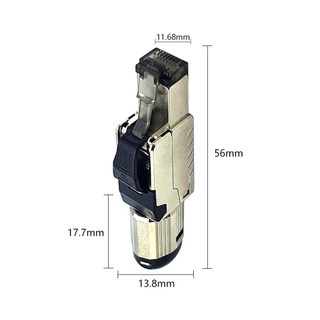

หัวแลน CAT8 RJ45 CAT8 Cat8 Modular Shielded FTP Tool-free Plugs

XLL หัวแลน RJ45 CAT8
Cat8 Modular Shielded FTP Tool-free Plugs
รายละเอียด

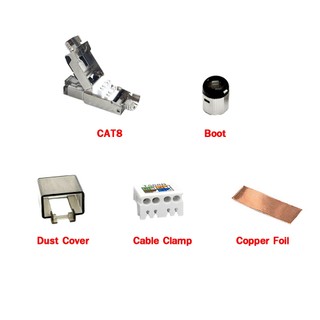

หัวแลน RJ45 CAT8 ตัวผู้นั้นจะประกอบไปด้วย
1.หัวตัวผู้
2.พินสำหรับเรียงสาย (ชุดสายไฟที่มีป้ายกำกับ 568a และ 568b ที่มองเห็นได้ง่ายช่วยให้การปักหมุดทำได้ง่าย )
3.ปลอกหุ้มสาย
4.เทปฟอยล์ทองแดง
5.ฝาปิดหัว
ตัวเชื่อมต่อสายเคเบิลอีเทอร์เน็ต Cat8
รองรับลวดหุ้มฉนวน AWG 22 ถึง 26 เส้นที่มีเส้นผ่านศูนย์กลางภายนอกระหว่าง 7.0 มม. ถึง 8.5 มม.
รองรับความเร็ว 40 กิกะบิต
แบนด์วิดธ์สูงความถี่ 2000MHz สมบูรณ์แบบสำหรับการใช้งานความเร็วสูงพิเศษ

**โปรดตรวจสอบให้แน่ใจว่าสาย 26AWG มีลวดทองแดง SPEC ที่เหมาะสม เนื่องจากสายบางเส้นบางเกินไปโดยมีสายทองแดง 28AWG อยู่ภายใน

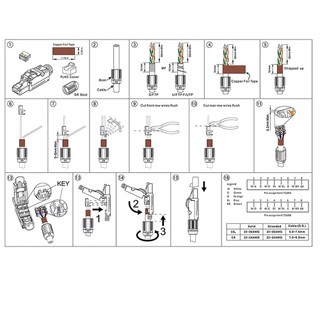

วิธีเข้าหัว CAT8 ตัวผู้
โมดูลนี้เหมาะกับขั้วต่อ CAT 8 เพิ่มตำแหน่งแผงแพตช์ใหม่โดยใช้ขายึดสำหรับติดตั้งแรงดันต่ำ

1.ขั้นแรกให้เราสวมปลอกหุ้มสายเข้าไปก่อน แล้วปลอกฉนวนด้านนอกออกประมาณ 30mm.
2.รูดชิลด์ถักลงมาแล้วตัดให้เหลือความยาวประมาณ 10mm. จากนั้นตัดชิลด์ฟอยล์ออกให้หมด
3.คลายเกลียวสายทั้ง 8 เส้นออกแล้วเสียบเข้าไปในพิน (กรณีเข้าสายแลนแบบตรง ให้เรียงสีแบบ B) แล้วตัดส่วนที่เกินออกให้หมด จากนั้นนำเทปฟอยล์ทองแดงพันรอบชิลด์ถักให้แน่น
4.นำพินไปประกอบเข้ากับหัว CAT 8 ตัวผู้ โดยใช้วิธีการวางให้ตรงล็อคแล้วกดลงไป
5.ปิดฝาลงแล้วขันปลอกล๊อคหัวให้แน่น เป็นอันเสร็จสิ้นขั้นตอนการเข้าหัว CAT 8
