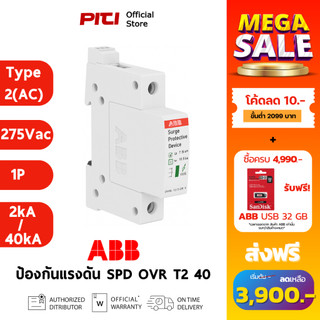

ABB อุปกรณ์ป้องกันแรงดันเกินชั่วขณะ SPD OVR T2 40-275 P TS QS 275Vac 1P Type 2 (AC)

ABB อุปกรณ์ป้องกันแรงดันเกินชั่วขณะ SPD OVR T2 40-275 P TS QS 275Vac 1P Type 2 (AC) SPD Surge Protective Device # 2CTB803871R1700 (Pre Order 45วัน)


ABB อุปกรณ์ป้องกันแรงดันเกินชั่วขณะ SPD OVR T2 40-275 P TS QS 275Vac 1P Type 2 (AC) อุปกรณ์ป้องกันแรงดันเกินชั่วขณะ (Surge Protective Device, SPD) 1 เฟส (Single-Phase, 230VAC) (1P) เป็นแบบ Type 2 AC (หรือเรียกอีกชื่อว่า Class II) แรงดันใช้งานต่อเนื่อง สูงสุด 275Vac สามารถป้องกันทั้งแรงดันเกินที่เกิดจากฟ้าผ่าโดยตรง (หรือใกล้เคียง) และแรงดันเกินภายใน (จาก switching) ได้ในตัวเดียว มีฟังก์ชัน “TS” (Telesignal / remote signalling) ซึ่งมักหมายถึงมีสัญญาณสถานะ (remote contact) ให้ส่งออกไประบบแจ้งเตือนภายนอก ติดตั้งบนราง DIN

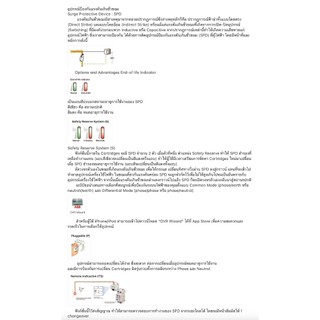

การทำงาน / โครงสร้างภายใน (Operating / Protection Principles)
1. การป้องกันแบบ Type 2 (AC)
- Type 1 → ป้องกันกรณีแรงดันสูงจากฟ้าผ่าหรือการลัดวงจรบนสายจ่าย (โดยทั่วไปทดสอบด้วย impulse wave 10/350 µs)
- Type 2 → ป้องกันแรงดันเกินจากภายในระบบ เช่น จากการ switching อุปกรณ์ไฟฟ้า หรือแรงดันชั่วขณะทั่วไป (ทดสอบด้วย wave 8/20 µs)
- TS (Test System): มีหน้าต่างแสดงสถานะบอกการทำงาน
- QS (QuickSafe): ระบบป้องกันการติดตั้งผิด/เพิ่มความปลอดภัย
- P (Pluggable) ตัวโมดูลสามารถถอด/เปลี่ยนได้ (ตลับหรือชิ้นส่วนภายใน) โดยไม่ต้องถอดสายทั้งหมด
- เมื่อแรงดันไฟปกติ (เช่น 230 VAC) ผ่านเข้ามา SPD จะไม่นำกระแสออก — คล้าย “เปิดวงจร” — และจะมีแรงดันตกภายใน (voltage drop) ต่ำมาก (แรงดันตกภายใน = ความสูญเสียพลังงานภายใน) เมื่อไม่มีแรงดันส่วนเกิน
- เมื่อมีแรงดันชั่วขณะ (เช่น การสวิตช์โหลด, ฟ้าผ่าใกล้เคียง, การเปลี่ยนแปลงฟโหลด) ที่เกินกว่าระดับป้องกัน (threshold) SPD จะ “นำ” กระแสชั่วคราวนั้นลงสู่กราวด์ (หรือสาย PE) โดยจะทำหน้าที่เป็นทางลัดให้แรงดันสูงผ่าน SPD มากกว่าจะผ่านเข้าไปยังอุปกรณ์ปลายทาง
- SPD ต้องสามารถรับและระบายกระแสพีก (surge current) ตามรูปคลื่นมาตรฐาน (8/20 µs) หรือรูปคลื่นอื่น (เช่น 10/350 µs) ได้ โดยไม่เสียหาย ติดต่อช่วย (auxiliary contact) ถ้ามีจะส่งสัญญาณว่า SPD เสียหรือหมดอายุ

2. การทำงาน SPD (Surge Protective Device)
- SPD (Surge Protective Device) หรือที่เรียกว่าอุปกรณ์ป้องกันแรงดันชั่วขณะ มีหน้าที่ลดแรงดันพีก (surge voltages / transient overvoltages) ที่มากระทำต่อระบบไฟฟ้าหลักลงให้เหลือระดับที่อุปกรณ์ไฟฟ้าปลายทางรับได้ โดยไม่ทำให้เกิดความเสียหาย

3. ตัวรุ่น OVR T2 ของ ABB อยู่ในระดับ Type 2
- ตัวรุ่น OVR T2 ของ ABB อยู่ในระดับ Type 2 (หรือเรียกอีกชื่อว่า Class II) ซึ่งมักติดตั้งที่ตู้ย่อย (sub-distribution) หรือภายในตู้ควบคุม เพื่อคุ้มครองอุปกรณ์อิเล็กทรอนิกส์ เซนเซอร์ และโหลดที่บอบบางจากแรงดันเกินที่เกิดภายในระบบ (เช่น จากการสวิตช์โหลด, การทำงานของหม้อแปลง, มอเตอร์ ฯลฯ)

วิธีการใช้งาน (Installation & Operation)
1. ตำแหน่งติดตั้งหลัก
- SPD รุ่นนี้เป็น Type 2 ติดตั้งใน ตู้ไฟฟ้าเมน (Main Distribution Board / MDB) ตู้ควบคุมไฟ (Control Panel)
- ใช้ป้องกันอุปกรณ์ไฟฟ้า/อิเล็กทรอนิกส์ เช่น PLC, อินเวอร์เตอร์, คอมพิวเตอร์, UPS, อุปกรณ์สื่อสาร ฯลฯ จากแรงดันเกินชั่วขณะ (Transient Overvoltage)
- ติดตั้งบนราง DIN Rail 35 มม.
- ควรติดตั้งสายต่อจาก Phase (L) → SPD → Earth (PE) โดยตรง เพื่อให้เส้นทาง discharge สั้นที่สุด

2. การเชื่อมต่อกับระบบป้องกันหลัก
- ต้องมี Circuit Breaker / Fuse ป้องกัน SPD โดยเฉพาะ เพื่อให้ SPD ไม่เสียหายหากเกิดกระแสเกิน (short-circuit)
- สายที่ใช้ควรมีหน้าตัดอย่างน้อย 6–16 mm² (ขึ้นกับมาตรฐานการติดตั้ง)

3. การใช้งาน
- ปกติ SPD จะ ไม่ทำงาน (open circuit)
- เมื่อเกิดแรงดันกระชาก/แรงดันเกินชั่วขณะ SPD จะ นำกระแส surge ลงดิน และจำกัดแรงดันให้เหลือในระดับที่อุปกรณ์ไฟฟ้าปลายทางรับได้
- มี Indicator แสดงสถานะ บนตัว SPD หากขึ้นสีแดงหรือเสียหาย → ต้องเปลี่ยนทันที

ข้อควรระวัง / ข้อจำกัด
- SPD ไม่ได้ป้องกันแรงดันเกินแบบ DC (ถ้าใช้ระบบ DC ต้องใช้ SPD เฉพาะทาง)
- รุ่นนี้รองรับ 275Vac (Uc) เหมาะกับระบบ 230V AC (single-phase) เท่านั้น
- ห้ามนำไปใช้กับแรงดันสูงกว่าที่กำหนด เช่น 400V AC 3 เฟส โดยไม่เลือก SPD ที่ตรงรุ่น
- ถ้าระบบไม่มีการต่อลงดินที่ดี SPD จะไม่สามารถป้องกันได้เต็มที่
- SPD ต้องต่อ MCB/Fuse ป้องกันลัดวงจร ไว้ด้านหน้าเสมอ

ขนาด (Dimensions)
ความกว้าง (Width): 35 มม.
ความสูง (Height): 95 มม.
ความลึก/ความยาว (Depth/Length): 58 มม.
น้ำหนัก (Weight) : 0.25 กก.

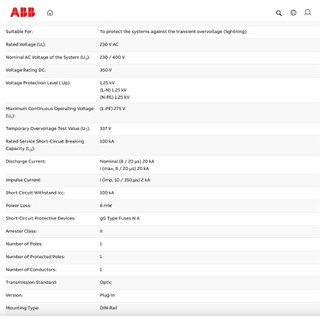

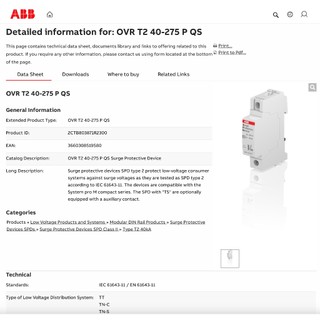

ข้อมูลทางเทคนิค (Technical Specifications)
รุ่น (Model) : ABB SPD OVR T2 40-275 P TS QS 275Vac 1P Type 2 (AC)
การใช้งาน : ป้องกันแรงดันเกินชั่วขณะ (Surge Protection Device, SPD)
ประเภท : Type 2 (AC)
ขั้วต่อ : 1P (สำหรับระบบไฟฟ้า 1 เฟส)
แรงดันใช้งานต่อเนื่องสูงสุด (Uc) : 275 VAC
ค่ากระแสพัลส์ (Impulse current, Iimp): 2 kA (10/350 µs)
ค่ากระแสกระชากสูงสุด (Max discharge current, Imax): 40 kA (8/20 µs)

อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices)
1. Miniature Circuit Breaker (MCB) หรือ Fuse
- ใช้ต่ออนุกรมกับ SPD เพื่อป้องกันความเสียหายจาก กระแสลัดวงจร (short-circuit current)

2. Residual Current Device (RCD) / RCCB / RCBO
- ใช้ป้องกันกระแสรั่ว/ไฟดูดในวงจร
- SPD มักติดตั้ง ก่อนถึง RCCB/RCBO เพื่อป้องกันไม่ให้แรงดันพีกทำให้อุปกรณ์เหล่านี้เสียหาย

3. Main Breaker (MCB / MCCB)
- SPD จะติดตั้ง คู่กับเบรกเกอร์หลัก ของตู้ย่อย หรือแผงควบคุม เพื่อป้องกันทั้งระบบย่อย

4. Earth / Grounding System
- SPD ต้องมีการต่อลงดินที่มีค่าความต้านทานต่ำ (≤ 10Ω ตามมาตรฐาน IEC, ≤ 5Ω ในงานอุตสาหกรรมบางประเภท)
- ถ้าดินไม่ดี ประสิทธิภาพ SPD จะลดลงมาก
