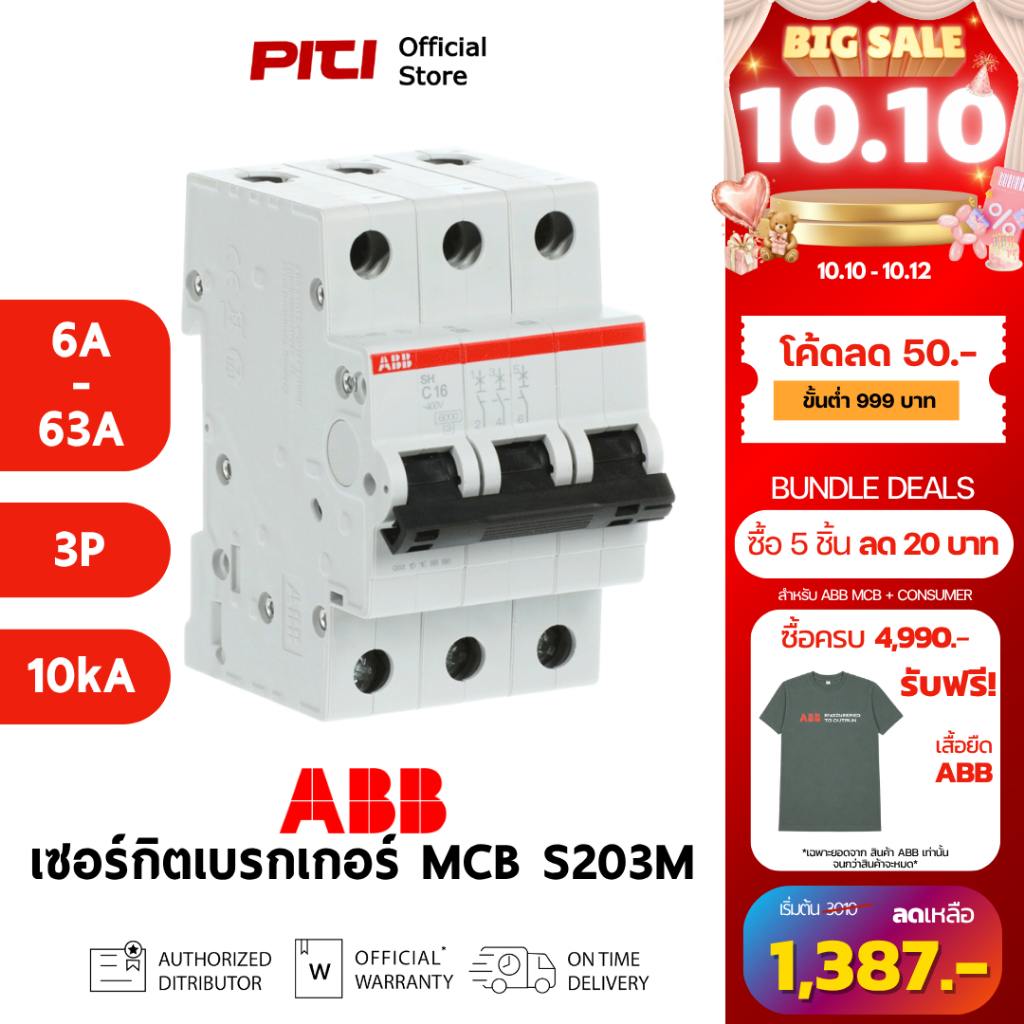

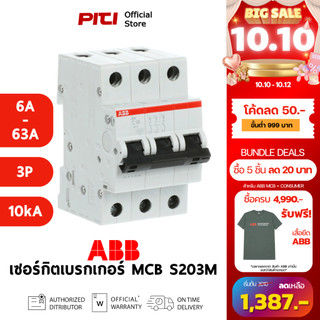

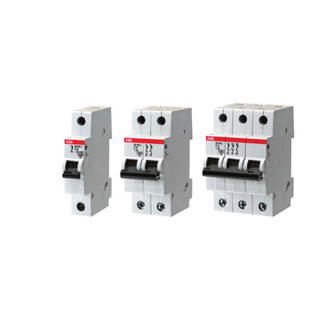

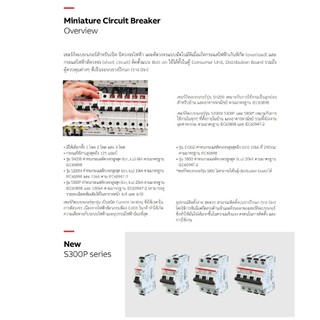

ABB เซอร์กิตเบรกเกอร์ลูกย่อย MCB S203M ( 6A - 63A ) 3P 10kA Miniature Circuit Breaker

ABB เซอร์กิตเบรกเกอร์ลูกย่อย MCB S203M (6A - 63A) 3P 10kA Miniature Circuit Breaker

ABB เซอร์กิตเบรกเกอร์ลูกย่อย MCB S203M-C ( 6A - 63A ) 3P 10kA Miniature Circuit Breaker แบบ 3 โพล ใช้ในระบบไฟ 3 เฟส 4 สาย หรือ 3 เฟส 3 สาย ที่แรงดัน 230/400V ป้องกันกระแสเกิน (Overload) + ป้องกันลัดวงจร (Short-circuit): ใช้ Magnetic Trip Unit คันโยกสามารถเปิด/ปิดเพื่อตัดไฟได้อย่างปลอดภัย ทำหน้าที่เป็นเบรกเกอร์ย่อยสำหรับโหลดแต่ละชุดในตู้ควบคุมไฟ เหมาะกับตู้ไฟฟ้าใน บ้าน, คอนโด, โรงงาน ใช้กับโหลดปานกลางถึงสูง เช่น มอเตอร์ 3 เฟส, ปั๊มน้ำ, เครื่องจักรโรงงาน, ระบบไฟแสงสว่างแบบ 3 เฟส

การทำงาน (Operating / Protection Principles)
MCB S203M-C ในระบบไฟฟ้า ป้องกัน กระแสเกิน (Overload) และ ลัดวงจร (Short circuit) ใช้เป็น เบรกเกอร์ลูกย่อยฝั่งโหลด 3 เฟส
✅ ป้องกันกระแสเกิน (Overload): ใช้ Thermal Trip Unit ตรวจจับความร้อนจากกระแสที่เกินพิกัด ถ้ากระแสสูงนาน ๆ เบรกเกอร์จะตัดอัตโนมัติ
✅ ป้องกันลัดวงจร (Short-circuit): ใช้ Magnetic Trip Unit ตอบสนองเร็วมากเมื่อเกิดกระแสสูงผิดปกติ เพื่อป้องกันอุปกรณ์และสายไฟ
✅ การแยกวงจร (Isolation): คันโยกสามารถเปิด/ปิดเพื่อตัดไฟได้อย่างปลอดภัย ทำหน้าที่เป็นสวิตช์หลักในตู้คอนซูมเมอร์หรือแผงควบคุม

วิธีการใช้งาน (Installation & Operation)
1. ติดตั้งบนราง DIN
✅ ยึดเบรกเกอร์บนราง DIN 35 มม. ในตู้คอนซูมเมอร์หรือแผงควบคุม/ตู้ MDB–DB โหลด 3-เฟส
✅ ล็อกตัวเบรกเกอร์ให้แน่นเพื่อลดการสั่นสะเทือน
✅ หลังติดตั้งเสร็จ ให้โยกคันสวิตช์ขึ้นตำแหน่ง ON เพื่อจ่ายไฟเข้าสู่วงจร

2. ต่อสายไฟ
✅ ตรวจสอบให้แน่ใจว่าขั้วต่อสาย Input / Output อยู่ในตำแหน่งถูกต้อง (มักต่อไฟเข้าที่ด้านบน)
✅ ต่อสายเข้าด้านบน (Line) และออกด้านล่าง (Load) ของแต่ละเฟส
✅ ใช้สายไฟที่มีหน้าตัดไม่น้อยกว่า 16 มม² (ตามมาตรฐาน IEC) และขันสกรูตามแรงบิดที่ผู้ผลิตระบุ (~2.8 Nm)
✅ ขันสกรูด้วยแรงบิด ~2.8 Nm เพื่อให้หน้าสัมผัสดีและลดความร้อน

3. ตรวจสอบก่อนใช้งาน
✅ ตรวจสอบการต่อสายและค่าความแน่น
✅ ทดสอบโยกคันสวิตช์ขึ้น/ลงเพื่อดูว่ากลไกทำงานปกติ
✅ หากเกิด Overload หรือลัดวงจร อุปกรณ์จะตัดโดยอัตโนมัติ คันสวิตช์จะอยู่ในตำแหน่ง TRIP → ให้ตรวจสอบสาเหตุ แก้ไข แล้วโยกสวิตช์ไปที่ OFF ก่อนจึงกลับไปที่ ON

4. เปิด/ปิดด้วยคันสวิตช์หลัก
✅ ON = จ่ายไฟเข้าสู่วงจร
✅ OFF = ตัดไฟเพื่อบำรุงรักษาหรือซ่อม
✅ TRIP = ตัดอัตโนมัติเมื่อเกิดกระแสเกินหรือลัดวงจร → ตรวจสอบสาเหตุ แก้ไข แล้วรีเซ็ตโดยโยกไปที่ OFF ก่อนกลับสู่ ON

5. การต่อระบบทั่วไป (Wiring Integration / Distribution / Consumer)
⚡ ระบบไฟฟ้าในอาคารพาณิชย์ หรือสำนักงาน (Distribution Board)
Main Incoming ( ระบบจ่ายไฟ 3 เฟส )
↓
[ Main Breaker / MCCB/ACB ]
↓
[ Busbar / สายเมน ]
↓
[ MCB S203M ]
↓
ไปคอนแทคเตอร์/โอเวอร์โหลด (ถ้ามอเตอร์)
↓
[ Load 3 เฟส ]

ข้อควรระวัง / ข้อจำกัด
⚠️ ควรเลือกพิกัดกระแสและ Curve ให้เหมาะกับโหลด (C-curve เหมาะกับโหลดทั่วไป เช่น ปั๊ม พัดลม ปลั๊ก)
⚠️ ติดตั้งในตู้ที่มีการระบายอากาศ ไม่ให้ความร้อนสะสม
⚠️ ใช้สายไฟขนาดไม่น้อยกว่า 16 mm² (ตามมาตรฐานสำหรับโหลด 50A) และขันสกรูให้แน่นตามแรงบิดที่ผู้ผลิตกำหนด
⚠️ ห้ามใช้เกินค่าลัดวงจรที่ระบุ (10 kA)
⚠️ ตรวจสอบความแน่นของสกรูและความสะอาดของจุดสัมผัสเป็นระยะ
⚠️ หากต้องการทำงานซ่อมบำรุง ควรตัดไฟหลักก่อนทุกครั้งเพื่อความปลอดภัย

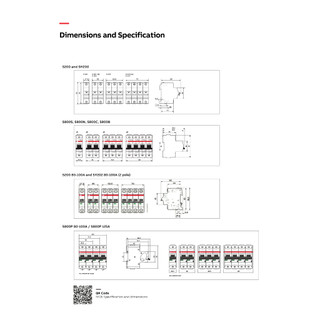

ขนาด (Dimensions)
✅ ความกว้าง (Width): 54 มม.
✅ ความสูง (Height): 88 มม.
✅ ความลึก/ความยาว (Depth/Length): 69 มม.
✅ น้ำหนัก (Weight) : 0.35 – 0.4 กก.

ข้อมูลทางเทคนิค (Technical Specifications)
✅ รุ่น : ABB MCB S203M (6A-63A) 3P 10kA Miniature Circuit Breaker
✅ กระแสใช้งาน (Rated Current, In) : ( 6A - 63A )
✅ ประเภท (Poles) : 3-Pole (3P)
✅ ความสามารถตัดวงจร (Rated Short-Circuit Capacity) : 10kA (230–400VAC)
✅ แรงดันไฟฟ้าที่ทำงาน (Rated Operational Voltage) : 230 / 400 VAC (ขึ้นอยู่กับระบบ)
✅ วิธีการติดตั้ง : บนราง DIN-rail 35 มม. ภายในตู้ Consumer Unit (CU) หรือ Distribution Board (DB)

อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices)
⚙️ ตู้คอนซูมเมอร์ยูนิต / ตู้โหลดเซ็นเตอร์ เช่น ABB PSC series (PSC104, PSC108) หรือ ตู้ Metal Enclosure
⚙️ RCCB / RCBO → ป้องกันไฟดูด
⚙️ Surge Protective Device (SPD) → ป้องกันแรงดันเกิน
⚙️ Contactor + Thermal Overload Relay → สำหรับมอเตอร์
⚙️ Auxiliary / Alarm Contact, Shunt Trip, UVR → สำหรับแจ้งสถานะหรือตัดวงจรระยะไกล

สรุป
🔌 ABB S203M-C คือเบรกเกอร์ 3 เฟส ทนทานต่อไฟลัดวงจร 10 kA ที่ใช้ป้องกันกระแสเกินและลัดวงจร ติดตั้งในตู้ไฟเพื่อแยกวงจรย่อย ใช้งานง่าย ปลอดภัย และเชื่อถือได้ตามมาตรฐานสากล เหมาะสำหรับโหลด 3 เฟส เช่น มอเตอร์ 3 เฟส, ปั๊มน้ำ, เครื่องจักรโรงงาน, ระบบไฟแสงสว่างแบบ 3 เฟส
