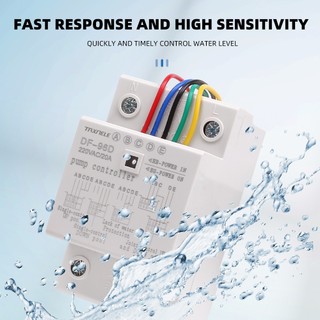

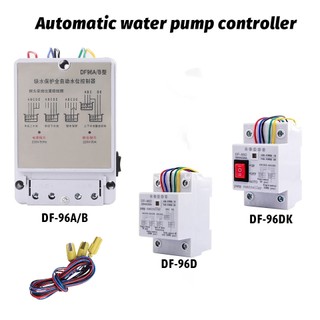

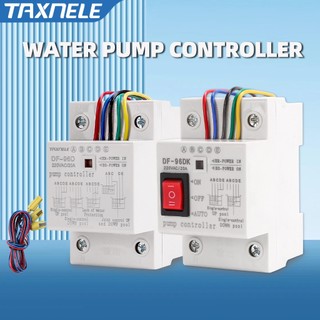

ตัวควบคุมระดับน้ําอัตโนมัติ ตัวควบคุมปั๊ม สวิตช์ของเหลวอัตโนมัติ DF-96A DF-96D DF-96DK

ข้อกำหนดของข้อกำหนด
ประเภท: DF-96D เวอร์ชันอัปเดท
แรงดันไฟฟ้าที่ใช้งานได้: AC 220V / 50HZ
กระแสสูงสุด: 10A (ใช้ความล่าช้า 30A)
การติดตั้ง: Din Rail Mount
การใช้พลังงานจากไฟฟ้า≤2w
สัญญาณส่ง: 500M
ขนาด 126 * 88 * 51 มม. ขนาด: 126 * 88 * 51 มม

คำแนะนำในการติดตั้งสระว่ายน้ำ UP ควบคุมเดียว (ที่เก็บน้ำ) แสดงในรูปที่ 1

1

จุดควบคุมระดับน้ำด้านบน: A (สีแดง) - จุดควบคุมระดับน้ำด้านบน เมื่อระดับน้ำถึงจุดหนึ่งเมื่อระดับน้ำถึงจุดหนึ่ง

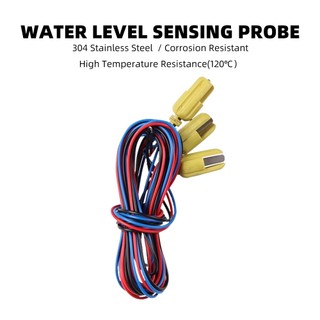

หัววัดสัมผัสน้ำและคอนโทรลเลอร์แบบสัมผัสของหัววัดสามารถหยุดปั๊มโดยอัตโนมัติ
จุดควบคุมระดับน้ำต่ำลง เมื่อระดับน้ำลงจากจุด B
หัววัดออกจากน้ำถึงและคอนโทรลเลอร์สามารถสตาร์ทปั๊มได้โดยอัตโนมัติ
C (สีดำ) - ควรวางไว้ที่ด้านล่างของสระว่ายน้ำเป็นแนวทั่วไป
เชื่อมต่อกับ C (สีดำ) (สีเขียว) และ E (สีเหลือง)

คำแนะนำในการติดตั้งสระว่ายน้ำ DOWN แบบควบคุมเดียว (น้ำระบายน้ำ) ที่แสดงในรูปที่ 2
2



E - จุดควบคุมระดับน้ำด้านบน เมื่อระดับน้ำถึงจุด E
หัววัดสัมผัสน้ำและคอนโทรลเลอร์สามารถเริ่มปั๊มได้โดยอัตโนมัติ
จุดควบคุมระดับน้ำต่ำลง เมื่อระดับของเหลวลดลงจุด D
หัววัดออกจากน้ำถึงและคอนโทรลเลอร์สามารถหยุดปั๊มโดยอัตโนมัติ
ควรวาง C - ควรวางไว้ที่ด้านล่างของสระว่ายน้ำเป็นแนวทั่วไป
A&b - ตัดการเชื่อมต่อ
คำแนะนำในการติดตั้งการป้องกันน้ำขาดคำแนะนำในการติดตั้งการป้องกันน้ำแสดงในรูปที่ 3
3



C&d - จุดควบคุมระดับน้ำต่ำลง เมื่อระดับน้ำลงจากจุดนี้
หัววัด C หรือ D ที่เข้าถึงน้ำและคอนโทรลเลอร์สามารถหยุดปั๊มโดยอัตโนมัติ
เชื่อมต่อกับ E&C สั้น ๆ;
A&b - ตัดการเชื่อมต่อ
คำแนะนำในการติดตั้งสระว่ายน้ำที่แสดงในรูปที่ 4
4



จุดควบคุมระดับน้ำด้านบนในสระว่ายน้ำ UP เมื่อระดับน้ำถึงจุดหนึ่งหัววัดสัมผัสน้ำและคอนโทรลเลอร์สามารถหยุดปั๊มโดยอัตโนมัติ
ระดับน้ำที่ต่ำกว่าในสระว่ายน้ำ จะอยู่ที่ระดับน้ำที่ต่ำกว่า เมื่อระดับน้ำลงจากจุดหนึ่งหัววัดจะพ้นน้ำและคอนโทรลเลอร์สามารถเริ่มปั๊มได้โดยอัตโนมัติ
ควรวางไว้ที่ด้านล่างของสระว่ายน้ำขึ้นและลงเป็นแนวทั่วไป
D - จุดควบคุมระดับน้ำต่ำลงในสระว่ายน้ำลง เมื่อระดับน้ำลงจากจุด D หัววัดจะพ้นมือและคอนโทรลเลอร์สามารถหยุดปั๊มโดยอัตโนมัติ
E - จุดควบคุมระดับน้ำด้านบนในสระว่ายน้ำลง เมื่อระดับน้ำถึงจุด E หัววัดจะถึงน้ำและคอนโทรลเลอร์สามารถเริ่มปั๊มได้โดยอัตโนมัติ จากนั้นสระว่ายน้ำเริ่มระบายน้ำ ถ้าไม่เชื่อมต่อจุด E


ใช้เพื่อแก้ปัญหา:

1. เปิดเครื่อง แต่ไม่ทำงาน:
เอ เอ ค่ะ ตรวจสอบตัวบ่งชี้สีแดงเปิดอยู่หรือไม่ หากไม่เป็นเช่นนั้นการเชื่อมต่อก็ดีพอสมควร
2. เมื่อระดับน้ำสูงกว่าหรือต่ำกว่าหัววัด แต่ปั๊มไม่สตาร์ทหรือหยุดโดยอัตโนมัติโปรดตรวจสอบดังต่อไปนี้
เอ เอ ค่ะ ไม่ว่าจะวางหัววัดสูงหรือต่ำเกินไปเพื่อให้ระดับน้ำสามารถเข้าถึงหรือเข้าถึงได้
บีบี การเชื่อมต่อของสายบนและล่างหรือหัววัดมีความคลาดเคลื่อนโดยข้อผิดพลาดหรือเชื่อมต่อสั้น ๆ
ซีซี. ในการตรวจสอบหัววัดว่าเป็นสนิมหรือไม่หรือการเชื่อมต่อนั้นดีพอ
การปริญญาเอก ตรวจสอบเส้นทั่วไปว่าวางไว้ที่ด้านล่างสุดของสระว่ายน้ำหรือไม่
