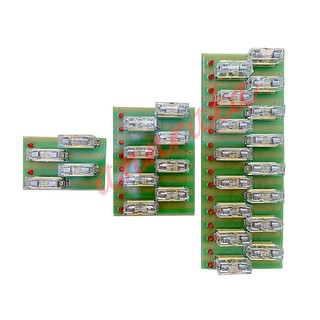

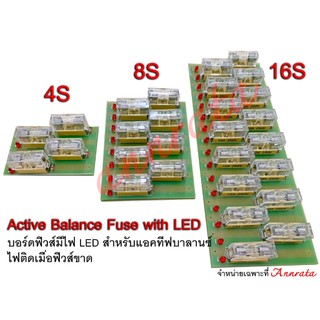

บอร์ดฟิวส์โดย Thawee Supply ป้องกันความเสียหายจาก Active Balance กับแบตเตอรี่ ลิเธียม
หาก Active Balancer ช็อต จะตัดการเชื่อมต่อไปยังแบตเตอรี่
และไฟ LED สีแดงจะติด อำนวยความสะดวกในการตรวจสอบ
การทำงาน:
ไฟ LED จะติดเมื่อวงจรขาดและมีแรงดันอย่างน้อย 2.2V นั่นก็คือ เมื่อฟิวส์ขาดและ Active Balancer ช็อตนั่นเอง (หากทดสอบโดยการดึงฟิวส์ออกในขณะที่ยังไม่ช็อต หรือยังไม่มีแรงดันในวงจรเกิน 2.2V นั้น ไฟ LED จะยังไม่ติด)
วิธีการต่อ:
1. ก่อนต่อให้ถอดปลั๊ก Active Balancer ก่อน เมื่อต่อเสร็จทั้งหมดค่อยเสียบปลั๊ก หากต่อปลั๊กอยู่ (หรือใช้รุ่นที่ไม่มีปลั๊ก) จะต้องเข้าสายตามลำดับ B-, B1+, B2+, B3+, B4+ ไม่งั้น Active Balancer จะไหม้และเสียทันที
2. ต่อฝั่งที่มีไฟ LED เข้ากับขั้วของแบตเตอรี่ ตามรูป
3. อีกฝั่งต่อเข้ากับสายของ Active Balancer
การเลือกใช้ฟิวส์:
ควรใช้ฟิวส์ที่ขนาดใหญ่กว่ากระแสของ Active Balancer เช่น Active Balancer 5A ควรใช้ฟิวส์ 10A เพื่อให้ฟิวส์ขาดเมื่อ Active Balancer มีกระแสเกินกำหนด แต่ไม่ขาดเมื่อมันทำงานตามปกติ
