บอร์ดรีเลย์ควบคุมมอเตอร์ 30A 12V 24V DC สําหรับประตูโรงรถ รถเครน ลิฟต์

🎉 ยินดีต้อนรับสู่ ~ ร้านค้าของฉัน!🎉
🎀🎀 Techdiy เป็นร้านค้าปลีกออนไลน์ทั่วโลกที่มุ่งมั่นที่จะจัดหาวัสดุอิเล็กทรอนิกส์และโมดูลการทำงานที่ดีที่สุด ผลิตภัณฑ์ทางการตลาดหลักคือคณะกรรมการป้องกันแบตเตอรี่โมดูลเครื่องขยายเสียงโมดูล LED โมดูลเซนเซอร์โมดูลขยายและอื่น ๆ
🎀🎀
💕 ติดตามร้านค้าเพื่อรับคูปอง💕
😘 ขอให้คุณช้อปปิ้งอย่างมีความสุขขอบคุณ🌹
👩‍💻👩‍💻 หากคุณมีปัญหาใด ๆ โปรดอย่าลังเลที่จะติดต่อเรา เราจะพยายามอย่างดีที่สุดเพื่อแก้ปัญหาให้คุณ!👩‍💻👩‍💻

ทำไมต้องซื้อจากเรา❓
✔ เราเป็นโรงงานต้นทางคุณภาพดีและราคาสัมปทาน
✔ ยินดีต้อนรับการซื้อจำนวนมากจะมีราคาที่ดีกว่าขายส่ง / Dropship / ตัวแทนจำหน่าย
✔สต็อกพร้อมสต็อกพร้อม ✔ราคาส่ง ✔ตรวจสอบคุณภาพคุณภาพแล้ว

_______________❀ข้อมูลผลิตภัณฑ์❀______________

พารามิเตอร์ผลิตภัณฑ์: *

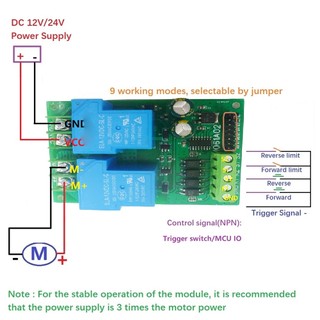

แรงดันไฟฟ้าที่ใช้งานได้: แรงดันไฟฟ้าที่ใช้งานได้: DC 12V (รุ่น 12V) หรือ 24V (รุ่น 24V) (แหล่งจ่ายไฟ DC โหลดมอเตอร์ x3);

มอเตอร์ที่ใช้งานได้: มอเตอร์ที่ใช้งานได้: มอเตอร์กระแสตรงขัดเงา;

กระแสโหลดสูงสุด: 15A (โหลดรีเลย์สูงสุด 30A);

อินพุตสัญญาณ: อินพุตสัญญาณ: ใช้งานต่ำ (NPN);

: โหมดการทำงาน: 9 โหมดเสริมรวมถึงทันทีล็อคตัวเอง ฯลฯ;

กระแสไฟฟ้าทำงาน: กระแสไฟฟ้าทำงาน (ไม่รวมมอเตอร์): กระแสไฟฟ้าดับ: 5MA กระแสไฟฟ้าเดินหน้าหรือถอยหลัง: 70MA

ขนาด: ขนาด: 89 * 62 * 22 มม.

น้ำหนัก: น้ำหนัก: 86 กรัม

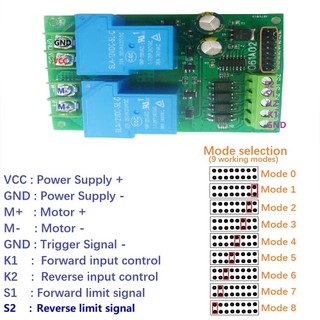

คำอธิบายพิน:

กำลังไฟ + ไฟ: VCC: Power +

กำลังไฟ -

มอเตอร์ +: M +: มอเตอร์ +

มอเตอร์ -

สัญญาณทริกเกอร์ -

การควบคุมอินพุตแบบบวก: K1: การควบคุมอินพุตแบบบวก

การควบคุมอินพุตย้อนกลับ: K2: การควบคุมอินพุตย้อนกลับ

สัญญาณขีด จำกัด ไปข้างหน้า: S1: สัญญาณขีด จำกัด ไปข้างหน้า

สัญญาณขีด จำกัด ย้อนกลับ: S2: สัญญาณ จำกัด ย้อนกลับ

: โมดูลนี้มีขั้วอินพุตสัญญาณ 4 ขั้ว ได้แก่ ''K1 '','' K2 '', ''S1 '','' S2 '', K1 เป็นขั้วอินพุตสัญญาณไปข้างหน้า K2 คือขั้วอินพุตสัญญาณย้อนกลับ S2 คือ และ S2 คือจุดสิ้นสุดอินพุตของสัญญาณขีด จำกัด ไปข้างหน้าและ S2 คือจุดสิ้นสุดอินพุตของสัญญาณขีด จำกัด ย้อนกลับ แหล่งสัญญาณเข้าสามารถเลือกได้จากไมโครสวิตช์การเหนี่ยวนำอินฟราเรดโลหะรีโมทคอนโทรลและโมดูลอื่น ๆ และยังสามารถควบคุมได้ด้วยไมโครคอมพิวเตอร์ชิปตัวเดียว



โหมดการทำงาน:

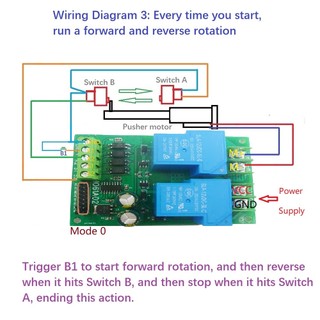

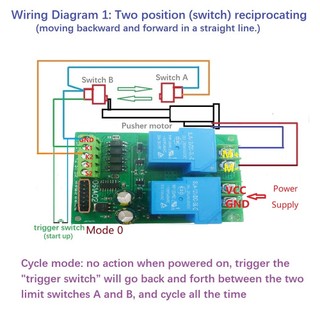

โหมด 0 (ค่าเริ่มต้น):

ในโหมดล็อคตัวเองสัญญาณจะต้องถูกเรียกใช้เพียงครั้งเดียวและโมดูลล็อคตัวเองจะทำงานตลอดเวลา

เมื่อพบสัญญาณย้อนกลับในระหว่างการหมุนไปข้างหน้าให้หยุดทันทีเป็นเวลา 0.3 วินาทีจากนั้นป้อนการหมุนย้อนกลับ

:- สัญญาณขีด จำกัด มีความสำคัญและสัญญาณขีด จำกัด ไปข้างหน้าจะหยุดทันทีเมื่อพบการหมุนไปข้างหน้า

เมื่อมีสัญญาณ จำกัด การหมุนไปข้างหน้าจะไม่สามารถเริ่มได้และเช่นเดียวกับการหมุนย้อนกลับ

สัญญาณไปข้างหน้าและย้อนกลับใช้ได้ในระดับต่ำเช่นระดับ 0V สั้น ๆ (แหล่งจ่ายไฟลบ) จะเริ่มทำงาน

สัญญาณขีด จำกัด จะเปิดขึ้นตามปกติ (ตัวอย่างเช่นเมื่อสวิตช์ SW1 ปิดหรือเชื่อมต่อกับระดับต่ำจะไม่สามารถเริ่มหมุนไปข้างหน้าได้)

ตัวอย่างเช่น: การป้อนสัญญาณขีด จำกัด สองสัญญาณพร้อมกันในระหว่างการหมุนย้อนกลับไม่สามารถหยุดการหมุนของมอเตอร์ได้



โหมด 1: โหมด 1:

โหมด 0 เวอร์ชันเริ่มต้นอัตโนมัติจะเพิ่มฟังก์ชันการสตาร์ทอัตโนมัติบนพื้นฐานของโหมด 0 นั่นคือจะเริ่มหมุนไปข้างหน้าโดยอัตโนมัติทุกครั้งที่เปิดโมดูลอัตโนมัติเมื่อเปิดเครื่อง รุ่นนี้เหมาะกว่าเป็นโมดูลการเคลื่อนไหวระหว่างสองจุดโมดูลจะทำงานโดยอัตโนมัติเมื่อเปิดเครื่อง



โหมด 2: โหมด 2:

โหมดชั่วขณะ: โหมดชั่วขณะ เมื่อมีสัญญาณการหมุนไปข้างหน้ามอเตอร์จะหมุนไปข้างหน้า เมื่อมีสัญญาณการหมุนย้อนกลับมอเตอร์จะย้อนกลับ เมื่อไม่มีสัญญาณการหมุนไปข้างหน้าและไม่มีสัญญาณการหมุนย้อนกลับมอเตอร์จะหยุด; เมื่อ การหมุนไปข้างหน้าหากมีขีด จำกัด การหมุนไปข้างหน้าการหมุนไปข้างหน้าจะหยุด การหมุน ในระหว่างการหมุนหากมีสัญญาณ จำกัด การหมุนย้อนกลับการหมุนย้อนกลับจะถูกหยุด การลบสัญญาณขีด จำกัด สองสัญญาณจะไม่คืนค่าการหมุนและเป็นสิ่งจำเป็นที่จะต้องใส่สัญญาณการหมุนอีกครั้งเพื่อเริ่มการหมุนไปข้างหน้าและย้อนกลับ



โหมด 3:

โหมดขับเคลื่อนด้วยระดับ: โหมดขับเคลื่อนด้วยระดับซึ่งทำหน้าที่เหมือนสะพาน H และทำงานตามตรรกะต่อไปนี้:

เมื่อมีสัญญาณการหมุนไปข้างหน้าเมื่อไม่มีสัญญาณที่ขีด จำกัด การหมุนไปข้างหน้ามันจะหมุนไปข้างหน้า เมื่อมีสัญญาณย้อนกลับและไม่มีสัญญาณ จำกัด ย้อนกลับมันจะ รุ่นนี้เป็นประเภทตรรกะบริสุทธิ์เหมาะสำหรับอินพุตสัญญาณชิปเดียว โดยทราบว่าการหมุนไปข้างหน้ามีความสำคัญเป็นอันดับแรกนั่นคือการหมุนไปข้างหน้าเป็นอินพุตการหมุนไปข้างหน้าและเงื่อนไขจะตรงตามในเวลาเดียวกัน

: ใส่ใจกับธรรมชาติแบบเรียลไทม์ของระดับ ยกตัวอย่างเช่นเมื่อขั้วอินพุตไปข้างหน้าและถอยหลังมีสัญญาณในเวลาเดียวกันมันจะหมุนไปข้างหน้า ในขณะนี้หากสัญญาณการหมุนไปข้างหน้าถูกถอดออกและยังคงรักษาสัญญาณการหมุนย้อนกลับไว้การหมุนย้อนกลับ เมื่อมอเตอร์หมุนการป้อนข้อมูลที่ จำกัด จะไม่ถูกต้องและมอเตอร์ไม่สามารถหยุดได้
