Aideepen PZEM-004T-100A-D-P AC 80-260V โมดูลทดสอบแรงดันไฟฟ้า อเนกประสงค์

คุณสมบัติ:
1.ความแม่นยำสูงและการตอบสนองที่รวดเร็ว
2.รุ่นพัลส์พินแถวที่ได้รับการอัพเกรดใหม่เหมาะสำหรับการใช้ PCB ในตัวซึ่งสะดวกในการวัดพลังงานและข้อผิดพลาดในการสอบเทียบ
3.โปรโตคอลชั้นทางกายภาพ: ชั้นทางกายภาพใช้อินเทอร์เฟซการสื่อสาร UART ถึง TTL อัตรา Baud 9600, บิตข้อมูล 8 บิต, บิต 1 หยุด, ไม่ตรวจสอบ,
4.โปรโตคอลชั้นแอปพลิเคชัน: ชั้นแอปพลิเคชันใช้โปรโตคอล Modbus-RTU สำหรับการสื่อสาร ในปัจจุบันรองรับเฉพาะ 0x03 (อ่านบันทึกการถือครอง) 0x04 (อ่านลงทะเบียนอินพุต) 0x06 (เขียนลงทะเบียนเดียว) 0x41 (การปรับเทียบ) 0x42 (รีเซ็ตพลังงาน) และรหัสฟังก์ชันอื่น ๆ รหัสฟังก์ชัน 0x41 ใช้สำหรับภายในเท่านั้น (ที่อยู่สามารถเป็น 0xF8 เท่านั้น) ใช้สำหรับการปรับเทียบโรงงานและกลับไปที่โรงงานเพื่อการบำรุงรักษาและโอกาสอื่น ๆ รหัสผ่านที่เพิ่ม 16 หลักหลังจากรหัสฟังก์ชันคือ 0x3721 ตามค่าเริ่มต้น ช่วงที่อยู่ของทาสคือ 0x01~0xF7 และที่อยู่ 0x00 ใช้เป็นที่อยู่ออกอากาศ ทาสไม่จำเป็นต้องตอบกลับเจ้าภาพ และใช้ที่อยู่ OxF8 เป็นที่อยู่ทั่วไป ที่อยู่นี้สามารถใช้ได้เฉพาะในสภาพแวดล้อมของทาสคนเดียวเท่านั้นและสามารถใช้เป็นที่อยู่สอบเทียบได้
5.การตรวจสอบ CRC: การตรวจสอบ CRC ใช้รูปแบบ 16 บิตใช้เวลาสองไบต์และสร้างโพลีโนไมล์ X16 + X15 + X2 + 1 ค่าโพลีโนมิอัลที่ใช้ในการคำนวณคือ 0xA001 มูลค่าของการตรวจสอบ CRC เป็นผลการตรวจสอบโดยขั้นตอนทั้งหมดของกรอบของข้อมูลยกเว้นค่าการตรวจสอบ CRC.
6.ฟังก์ชันการสอบเทียบ
7.ฟังก์ชั่นรีเซ็ตพลังงานไฟฟ้า
8.อ่านและแก้ไขพารามิเตอร์ทาส


พารามิเตอร์: พารามิเตอร์
รุ่นสินค้า: PZEM-004T-100ADR
ช่วงการวัด: 100A
แรงดันไฟฟ้า: 80~260V
ปัจจุบัน: 0~100A
กำลังใช้งาน: 0~2.3KW
ตัวประกอบกำลัง: 0.00~1.00
ความถี่: 45Hz ~ 65Hz
พลังงานไฟฟ้าที่ใช้งานอยู่ (รีเซ็ตซอฟต์แวร์รีเซ็ตพลังงานไฟฟ้า): 0~9999.99kWh
สามารถตั้งค่าเกณฑ์พลังงานที่ใช้งานอยู่ เมื่อกำลังใช้งานที่วัดได้เกินเกณฑ์ที่ตั้งไว้สถานะการเตือนจะถูกตั้งค่า
เอาท์พุทพัลส์: 1600 imp / kwh
อินเทอร์เฟซการสื่อสาร: อินเทอร์เฟซ TTL

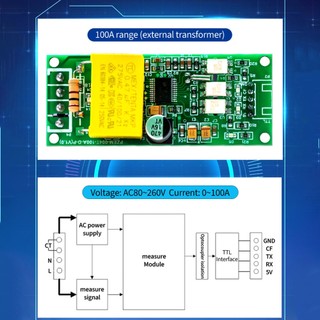

แหล่งจ่ายไฟ: แหล่งจ่ายไฟกริดความถี่เดียวจ่ายไฟให้กับวงจรหลักผ่านความต้านทานและการลดแรงดันไฟฟ้า อินเทอร์เฟซการสื่อสารเอาต์พุต TTL แยกออกจาก optocoupler ของวงจรหลักซึ่งเป็นเอาต์พุตแบบพาสซีฟ จำเป็นต้องใช้แหล่งจ่ายไฟ 5V ภายนอกสำหรับการสื่อสาร
อุณหภูมิในการทำงาน: - 20 ℃~+60 ℃

หมายเหตุพิเศษ:
อินเทอร์เฟซ TTL ของโมดูลนี้เป็นอินเทอร์เฟซแบบพาสซีฟและต้องให้แหล่งจ่ายไฟ 5V ภายนอกนั่นคือต้องเชื่อมต่อทั้งสี่พอร์ต (5V, RX, TX, GND) ในระหว่างการสื่อสารมิฉะนั้นจะไม่สามารถสื่อสารได้ มีการดำเนินการ. อุณหภูมิในการทำงาน: - 20 ℃~+60 ℃


แพคเกจรวม:
บรรจุภัณฑ์กล่อง
โมดูล PZEM-004T-100ADR * 1

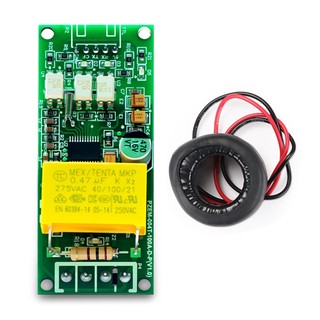

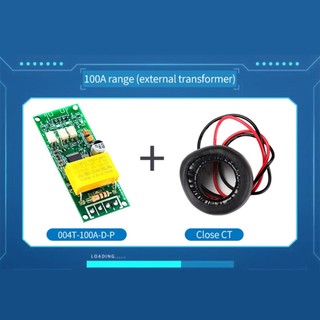

โมดูล PZEM-004T-100ADR * 1 + CT ปิด * 1
โมดูล PZEM-004T-100ADR * 1+ เปิดและปิด CT * 1
