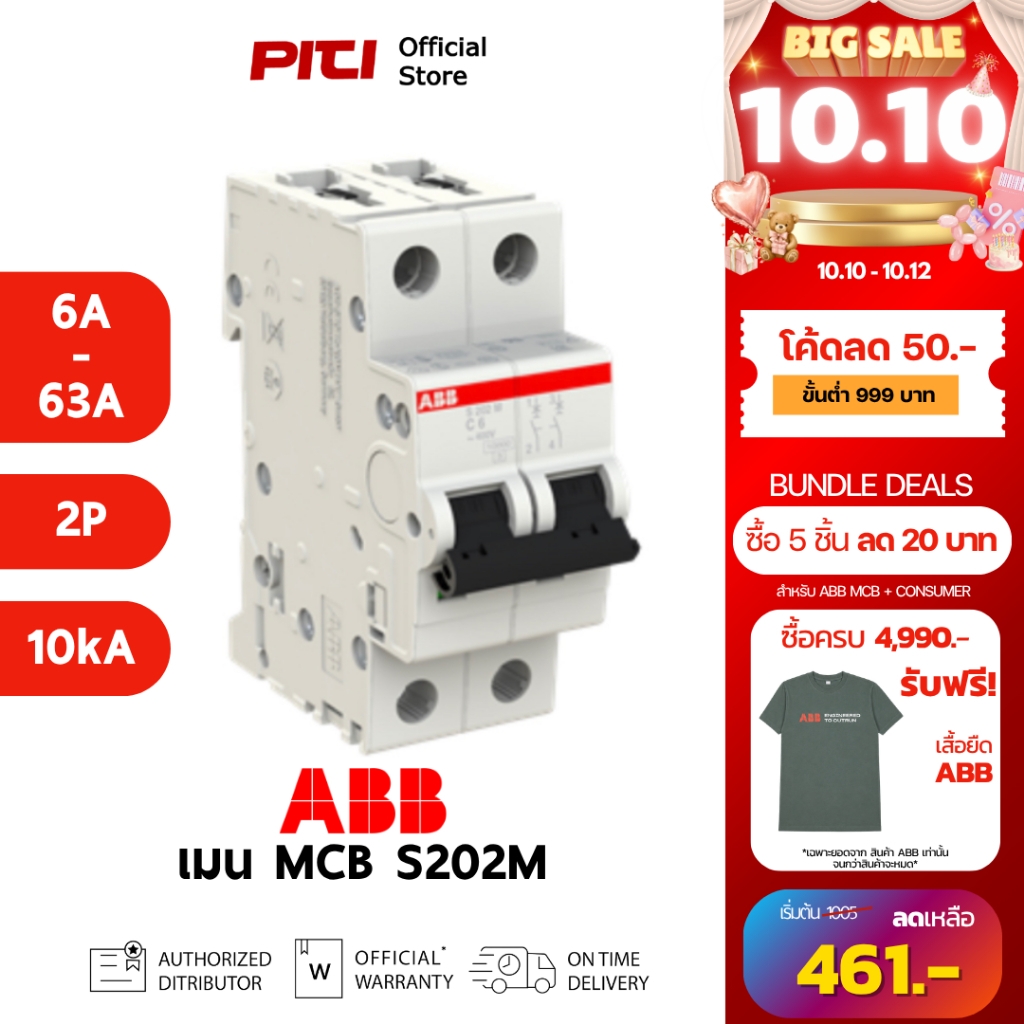

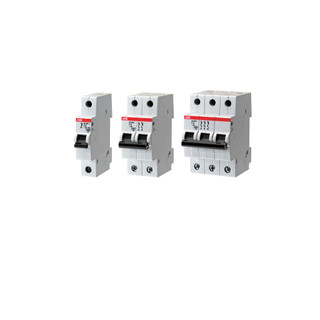

ABB เมนเซอร์กิตเบรกเกอร์ MCB S202M (6A - 63A) 2P 10kA Miniature Circuit Breaker

ABB เมนเซอร์กิตเบรกเกอร์ MCB S202M (6A - 63A) 2P 10kA Miniature Circuit Breaker

ABB เมนเซอร์กิตเบรกเกอร์ MCB S202M ( 6A - 63A ) 2P 10kA Miniature Circuit Breaker แบบ 2 โพล ที่ตัดได้ทั้ง L และ N เหมาะใช้เป็นเมนเบรกเกอร์ในตู้คอนซูมเมอร์ยูนิตหรือตู้คอนโทรลของ บ้าน สำนักงาน และโรงงาน หลักการทำงานใช้สำหรับตัดวงจรเมื่อมีกระแสเกิน (Overload) และไฟฟ้าลัดวงจร (Short Circuit) สามารถตัดกระแสลัดวงจร 10kA และใช้งานที่แรงดันสูง ถึง 440V ติดตั้งบน DIN-rail ถ้าต้องการป้องกันไฟดูด แนะนำติดตั้ง RCCB หรือ RCBO หน้าตัว MCB อีกชั้น

การทำงาน (Operating / Protection Principles)
1. กลไกความร้อน (Thermal tripping)
✅ ใช้สำหรับตัดวงจรเมื่อมีกระแสเกิน (Overload) — คือเมื่อโหลดใช้งานมากกว่าค่าที่ตั้งไว้ (แอมป์ A) เป็นเวลาที่มากพอ โมดูลจะร้อน ทำให้ชิ้นส่วน bimetal ขยายตัว แล้วเบรกเกอร์จะตัดวงจรเพื่อป้องกันอุปกรณ์ไฟฟ้าไม่ให้เสียหายจากความร้อนสะสม

2. กลไกแม่เหล็ก (Magnetic / Electromechanical tripping)
✅ ใช้สำหรับกรณีไฟลัดวงจร (Short Circuit) — เมื่อมีกระแสไฟฟ้าสูงมากจากการลัดวงจร ชนิดที่อยู่นอกเหนือความจุที่กลไกความร้อนรับได้ทัน Magnetic trip จะทำงานทันทีเพื่อตัดวงจร ทันทีที่แรงดันหรือกระแสเกินขึ้นสูงมาก
การรวมสองกลไกนี้ทำให้ MCB สามารถคุ้มครองทั้งในกรณี Overload และ Short-circuit ได้อย่างมีประสิทธิภาพ

วิธีการใช้งาน (Installation & Operation)
1. ติดตั้งบนราง DIN
✅ MCB รุ่น S202M-C ออกแบบให้ติดตั้งบน DIN-rail ขนาด 35 มม. ในตู้คอนซูมเมอร์ยูนิตหรือตู้คอนโทรล
✅ ติดตั้งให้ด้านคันโยก (toggle) หันออกด้านหน้าเพื่อให้สังเกตและสับวงจรได้ง่าย
✅ ควรขันสกรูที่ขั้วต่อ (terminal) ด้วยแรงบิดที่ผู้ผลิตกำหนด (≈ 2.8 Nm) เพื่อให้แน่นและลดความร้อนที่จุดต่อ

2. เชื่อมต่อกับอุปกรณ์อื่นในระบบ
✅ เมื่อติดตั้งในตู้ Consumer Unit / MDB
✅ เมนด้านบนใช้ S202M 2P เป็น Main Isolator/MCB
✅ ด้านโหลดต่อไปยัง MCB ย่อยรุ่น S201/S202 ตามวงจรย่อย
✅ ถ้าต้องการป้องกันกระแสไฟรั่ว ให้ติดตั้ง RCCB / RCBO ด้านหลัง S202M
⚡ โครงสร้างวงจร Main MCB → RCCB → MCB S201M → โหลด (เช่น หลอดไฟ / ปลั๊ก / แอร์)

3. การใช้งานตัด-ต่อวงจร
✅ ใช้คันโยก (handle) เพื่อเปิด/ปิดวงจรได้ตามปกติ (ON/OFF)
✅ เมื่อเกิด Overload หรือ Short circuit อุปกรณ์จะ ทริปอัตโนมัติ → คันโยกจะเด้งลงกลาง/ล่าง ให้ตัดไฟและตรวจสอบสาเหตุก่อนสับกลับ

4. การเลือกใช้งานตามประเภทโหลด
✅ ประเภทโหลด โหลดทั่วไป / แสงสว่าง / ปลั๊ก → ลักษณะกระแส กระแสคงที่ ไม่มีสตาร์ตกระชาก → ตัวอย่างรุ่นที่เหมาะสม S202M-C10, C16, C20
✅ ประเภทโหลด มอเตอร์ / ปั๊มน้ำ / พัดลม → ลักษณะกระแส กระแสสตาร์ตกระชากสูง 5–10 เท่าของ In → ตัวอย่างรุ่นที่เหมาะสม S202M-D25, D32, D40
✅ ประเภทโหลด หม้อแปลง / คาปาซิเตอร์ / อุปกรณ์อุตสาหกรรม → ลักษณะกระแส กระแสกระชากสูงช่วงเริ่มต้น → ตัวอย่างรุ่นที่เหมาะสม S202M-D50, D63
✅ ประเภทโหลด วงจรควบคุม / PLC / เครื่องมือวัด → ลักษณะกระแส กระแสต่ำ ต้องการทริปไว → ตัวอย่างรุ่นที่เหมาะสม S202M-B6, B10

5. การต่อระบบทั่วไป (Wiring Integration / Distribution / Consumer)
⚡ การต่อระบบในตู้ Consumer Unit (บ้าน/คอนโด) แบบระบบ 1 เฟส 2 สาย (L + N)
แหล่งจ่ายไฟ (Main Supply)
↓
เมนเบรกเกอร์หลัก (S202M 2P)
↓
RCCB / RCBO (ป้องกันไฟรั่ว)
↓
MCB ย่อย (SH201/SH202)
↓
โหลด (ปลั๊ก, ไฟ, ปั๊ม, แอร์ ฯลฯ)

⚡ การต่อระบบในตู้ Distribution Board (DB / MDB) แบบระบบ 3 เฟส → 1 เฟสย่อย
Main Breaker 3P (เช่น ABB Tmax XT1N)
↓
Busbar 3 เฟส (L1, L2, L3)
↓
แยกโหลดออกเป็นชุด 1 เฟส ผ่าน S202M 2P
↓
โหลดเฉพาะ เช่น ปั๊ม, พัดลม, ไฟ, เครื่องจักร

ข้อควรระวัง / ข้อจำกัด
⚠️ ต้องมั่นใจว่าโหลด (รวมถึงเครื่องใช้ไฟฟ้า /อุปกรณ์) ที่ต่ออยู่ไม่เกินแอมป์ A ภายใต้เงื่อนไขการใช้งานปกติ
⚠️ ตรวจดูแรงดันไฟฟ้า (Voltage) ที่ใช้งาน ว่าไม่เกินค่าที่เบรกเกอร์รับได้
⚠️ ตรวจสอบชนิดของโหลด ถ้าเป็นโหลดมอเตอร์ หรือลักษณะโหลด inductive ที่มีกระแสเริ่มต้นสูง อาจต้องเผื่อขนาดเบรกเกอร์ไว้สูงกว่าปรกติ เพื่อหลีกเลี่ยงการทริปโดยไม่จำเป็น
⚠️ การติดตั้งบนราง DIN (DIN-rail) ต้องยึดข้อกำหนดเรื่องการขันสกรู terminal ให้ได้แรงบิดที่เหมาะสมตามสเปก (Tightening torque)

ขนาด (Dimensions)
✅ ความกว้าง (Width): 35 มม.
✅ ความสูง (Height): 88 มม.
✅ ความลึก/ความยาว (Depth/Length): 69 มม.
✅ น้ำหนัก (Weight) : 0.24-0.25 กก.

ข้อมูลทางเทคนิค (Technical Specifications)
✅ รุ่น : ABB MCB S202M (6A-63A) 2P 10kA Miniature Circuit Breaker
✅ กระแสใช้งาน (Rated Current, In) : ( 6A - 63A )
✅ ประเภท (Poles) : 2-Pole
✅ ความสามารถตัดวงจร (Rated Short-Circuit Capacity) : 10kA (230–400VAC)
✅ แรงดันไฟฟ้าที่ทำงาน (Rated Operational Voltage) : 230 / 400 VAC
✅ วิธีการติดตั้ง : บนราง DIN-rail 35 มม. ภายในตู้ Consumer Unit (CU) หรือ Distribution Board (DB)

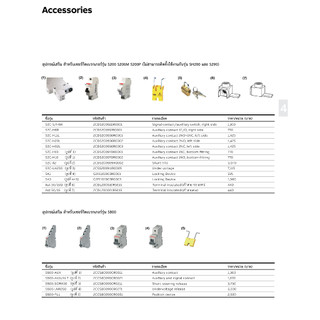

อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices)

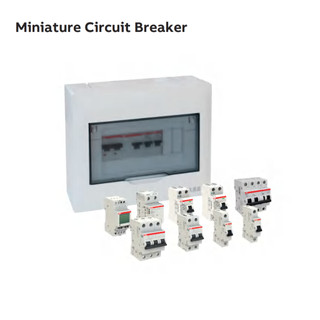

⚙️ ตู้คอนซูมเมอร์ยูนิต / ตู้โหลดเซ็นเตอร์ รวมอุปกรณ์
⚙️ RCCB ซีรีส์ F200 – กันดูดป้องกันกระแสไฟรั่ว
⚙️ RCBO ซีรีส์ DS201 / DS202C / DS200 – รวมกันดูด + เบรกเกอร์ในตัวเดียว (ใช้เป็นย่อย)
⚙️ Surge Protective Device (SPD) – OVR series ใช้ป้องกันไฟกระชาก
⚙️ Contactor ABB AF Series (AF09…AF38 ฯลฯ) ใช้เป็นตัวสวิตช์โหลด/มอเตอร์ ควบคุมผ่านคอยล์ AC/DC
⚙️ Thermal Overload Relay TA/EF Series ต่ออนุกรมหลัง Contactor เพื่อป้องกันกระแสเกินมอเตอร์

สรุป
🔌 ABB S202M คือเบรกเกอร์ 2 โพล ใช้เป็น “เมนเบรกเกอร์” ระบบ 1 เฟส ที่ตัดได้ทั้ง L และ N ป้องกันไฟเกิน–ไฟช็อต สามารถตัดวงจรที่ 10kA ติดตั้งง่าย ใช้ได้ทั้งบ้าน สำนักงาน และโรงงาน เหมาะกับโหลดทั่วไปจนถึงงานควบคุมเครื่องจักร (ใช้เป็นเบรกเกอร์ย่อยในตู้ DB / โรงงาน)
