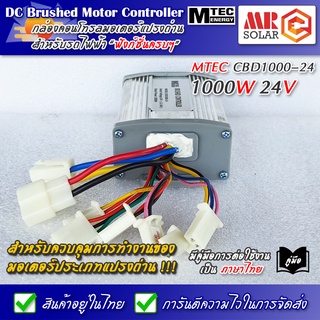

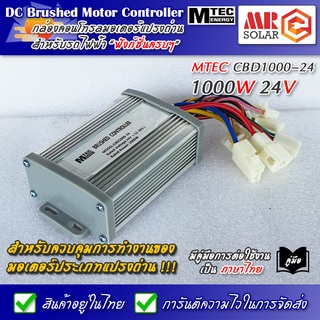

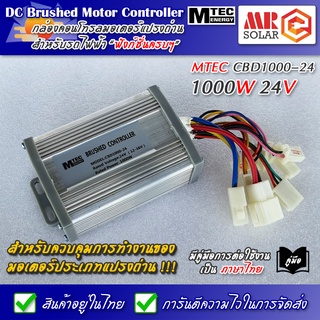

กล่องคอนโทรลมอเตอร์ แปรงถ่าน 24V 1000W รุ่น CBD1000-24 ยี่ห้อ MTEC - DC MTEC Brushed Motor Controller

กล่องคอนโทรลมอเตอร์ แปรงถ่าน 24V 1000W รุ่น CBD1000-24 ยี่ห้อ MTEC - DC MTEC Brushed Motor Controller

*** สำหรับรุ่นนี้ใช้ควบคุมมอเตอร์แบบแปรงถ่าน กำลังไฟสูงสุดไม่เกิน 1000W แรงดันไฟฟ้า 24V ***

สำหรับกล่องคอนโทรลจะมีสายทั้งหมดดังนี้

1. แดง - ดำ(ใหญ่) = สายไฟสำหรับต่อเข้าแหล่งจ่ายไฟ + และ -
2. น้ำเงิน - เหลือง (ใหญ่) = สายไฟสำหรับต่อเข้ากับมอเตอร์
3. เขียว แดง ดำ (เล็ก) = สายสำหรับต่อคันเร่งไฟฟ้า หรือ วอลลุ่มเกือกม้า
4. แดง - ดำ (เล็ก) = สายสำหรับต่อระบบการชาร์จผ่านเครื่องชาร์จแบตเตอรี่
5. ชมพู - ดำ (เล็ก) = สายสำหรับต่ออุปกรณ์เช็คระบบไฟ
6. แดง - เหลือง (เล็ก) = สายสำหรับต่อระบบไฟเบรก
7. เหลือง - ดำ (เล็ก) = สายสำหรับต่อระบบเบรก
8. น้ำเงิน - ชมพู (เล็ก) = สายสำหรับต่อสวิตซ์กุญแจ

#กล่องคอนโทรล #มอเตอร์ DC #มอเตอร์แปรงถ่าน #DCMotor #MTEC #Brushed #500W #12V
