ลูกลอยไฟฟ้า สวิทซ์ลูกลอยไฟฟ้า ลูกลอย (Float switch) ใช้กับกระแสไฟ 24V Electric Vertical Float Switch NC (Normally Close)

ลูกลอยไฟฟ้า สวิทซ์ลูกลอยไฟฟ้า ลูกลอย ลูกลอยไฟฟ้า (Float switch)
ใช้กับกระแสไฟ 24V
การใช้งาน ถอดตัวล็อค เหนือแหวนตัวเมียด้านบน โดยการง้างตัวล็อคขึ้น จนตัวล็อคหลุดออก (ใกล้จุดต่อสายไฟ) สอดเข้าไปในรูของฝาหรือแผ่นวัสดุที่เตรียมไว้(ขนาดรู 4 มม.) กดตัวล็อคกลับเข้าในตำแหน่งเดิม จากนั้นต่อสายไปผ่านอแดปเตอร์ 24 V ก็พร้อมใช้งาน

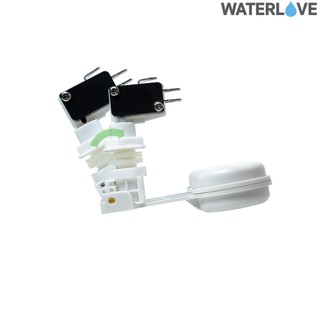

- ลูกลอย แนวดิ่ง มีสวิทช์ Electric Vertical Float Switch NC (Normally Close) DNT
- ลูกลอย 90 องศา มีสวิทช์ ขนาดเกลียว 1/4 นิ้ว
- ใช้ในงานตรวจจับระดับน้ำ
- ติดตั้งในตำแหน่งด้านฝาบนของถังเก็บน้ำ
- ทำงานเป็น Float Switch ใช้ควบคุมอุปกรณ์อื่นเช่น ปั๊ม หรือ โซลีนอยด์วาล์วให้ทำงานปล่อยน้ำลงถังเก็บน้ำ

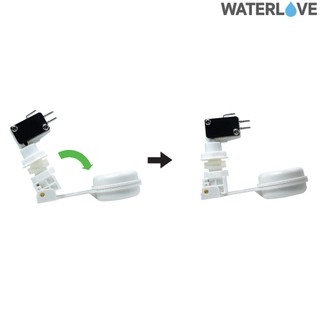

- เมื่อน้ำถึงระดับที่ดันลูกลอยให้ทำมุมกับฝาถัง 90 องศา สวิทช์จะ Off ตัดการจ่ายกระแสไฟ ทำให้น้ำหยุดไหล

ขนาด กว้าง*ยาว*สูง = 40*85*85 มม.


ลูกลอยไฟฟ้า หรือ สวิตช์ลูกลอยไฟฟ้า (float switch) เป็นอุปกรณ์ที่ใช้ ตรวจสอบระดับของเหลว (เช่น น้ำ) เพื่อ สั่งเปิด-ปิดวงจรไฟฟ้า โดยอัตโนมัติ เมื่อระดับน้ำถึงจุดที่กำหนด

โดยลอยขึ้นหรือตกลงตามระดับน้ำ และจะ สั่งงานสวิตช์ที่อยู่ภายใน

⸻

ลูกลอยไฟฟ้าที่ออกแบบมาให้ทำงานกับระบบไฟฟ้า 24 โวลต์
ปลอดภัยกว่า (แรงดันต่ำ)
ใช้ในระบบควบคุมที่ใช้ไฟ 24V เช่น ควบคุมผ่าน PLC, relay, หรือตู้คอนโทรล

⸻

หน้าที่ของลูกลอยไฟฟ้า
1. ตรวจสอบระดับน้ำ – รับรู้ว่าน้ำถึงระดับที่กำหนดแล้วหรือยัง
2. สั่งเปิดหรือปิดวงจรไฟฟ้า – เช่น เปิดปั๊มน้ำเมื่อระดับน้ำต่ำ หรือหยุดปั๊มเมื่อระดับน้ำเต็ม
3. ป้องกันน้ำล้น / ป้องกันปั๊มเดินแห้ง

ตัวอย่างการใช้งาน:
• แทงก์เก็บน้ำ
• ถังบำบัดน้ำเสีย
• เครื่องกรองน้ำ RO (ตัดปั๊มเมื่อถังเก็บเต็ม)
• ระบบอุตสาหกรรมที่ต้องควบคุมระดับของเหลว

⸻

วิธีการใช้งาน (เบื้องต้น)
1. ติดตั้งลูกลอยในถังหรือแทงก์ → โดยให้ลูกลอยสามารถขยับขึ้น-ลงได้อย่างอิสระ
2. ต่อสายไฟ → ปกติจะมีสาย 2 หรือ 3 เส้น (ขึ้นอยู่กับชนิด NO/NC) ต่อเข้ากับวงจรไฟ 24V
3. กำหนดระดับน้ำ → ปรับความยาวสาย/น้ำหนักลูกลอยให้ตัดต่อในระดับที่ต้องการ
4. ทดสอบระบบ → ตรวจสอบการทำงานว่าสั่งเปิด-ปิดถูกต้องหรือไม่


⸻

ประโยชน์ของข้อต่อ (fitting) ที่ใช้กับลูกลอยไฟฟ้า

ข้อต่อที่ใช้ร่วมกับลูกลอยไฟฟ้ามักจะเป็น ข้อต่อเกลียว หรือข้อต่อสวมเร็ว มีประโยชน์ดังนี้:
1. ติดตั้งลูกลอยเข้ากับผนังถังหรือท่อได้แน่นหนา
2. ถอดหรือเปลี่ยนลูกลอยได้ง่ายเมื่อซ่อมบำรุง
3. ปรับองศาหรือตำแหน่งการติดตั้งได้สะดวก
4. ป้องกันการรั่วซึมบริเวณจุดติดตั้ง


สรุป
ลูกลอยไฟฟ้า (float switch) ใช้ตรวจสอบระดับน้ำและสั่งงานวงจรไฟฟ้าอัตโนมัติ
ไฟ 24V = ใช้ในระบบแรงดันต่ำ ปลอดภัย เหมาะกับวงจรควบคุม
ใช้งานง่าย ติดตั้งในถังน้ำ ต่อสายไฟเข้ากับระบบควบคุม
ข้อต่อ มีหน้าที่ช่วยติดตั้ง-ถอด-ป้องกันการรั่ว ทำให้ระบบปลอดภัยและบำรุงง่าย
