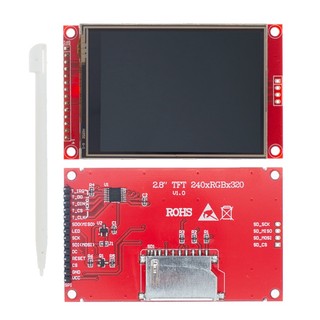

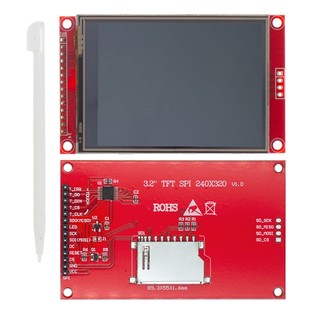

1.8/2.4/2.8/3.2 นิ้ว TFT LCD หน้าจอสัมผัสหน้าจอสีโมดูล ST7789V Full Color LCD โมดูลอินเทอร์เฟซ SPI 128*160 240*320 สําหรับ Arduino
★ 4.8
ขายแล้ว 9
฿188 – ฿387
ร้าน aitexm.th
ดูราคาล่าสุดและสั่งซื้อที่ Shopee
ราคาอัปเดตเมื่อ 09/10/2026 03:36 น. ราคาจริงอาจต่างไปตามตัวเลือกสินค้าและโปรโมชันของร้าน
ประวัติราคา
เริ่มเก็บประวัติราคาแล้ว กราฟจะแสดงเมื่อราคามีการเปลี่ยนแปลง
รายละเอียดสินค้าจากร้านค้า
1.8 นิ้ว TFT
โมดูล LCD:
Ic ไดรเวอร์: ST7735
พอร์ตอนุกรม SPI ขนาด 1.8 นิ้ว 128 * 160
คำแนะนำ
/*
โปรแกรมการเชื่อมต่อ IO เริ่มต้น
วิธี:
Sbit LCD_CS = P0 ^ 0; // เลือกชิป
บิต LCD_AO = P0 ^ 2; // ข้อมูล / คำสั่ง
สวิตช์
บิต LCD_SDA = P1 ^ 5; // ข้อมูล
บิต LCD_SCK = P1 ^ 7; // นาฬิกา
บิต LCD_REST = P0 ^ 1; // รีเซ็ต
*/
●แหล่งจ่ายไฟ TFT: แหล่งจ่ายไฟหน้าจอคือ
2.8-3.3v; อย่าลืมใช้ 5V
(โมดูลที่มี Pcb มีตัวควบคุม 3V ที่สืบทอดมา
สามารถป้อน IC, 5V ได้)
●แหล่งจ่ายไฟแบ็คไลท์ (ขา LED): สูงสุด
แหล่งจ่ายไฟแบ็คไลท์คือ 3.2V
(ตัวต้านทาน จำกัด กระแส 5 โอห์มสามารถทำได้
เชื่อมต่อในซีรีส์ภายใต้แหล่งจ่ายไฟ 3.3V หรือตัวต้านทาน 25 โอห์มในซีรีส์ภายใต้
5 โวลต์)

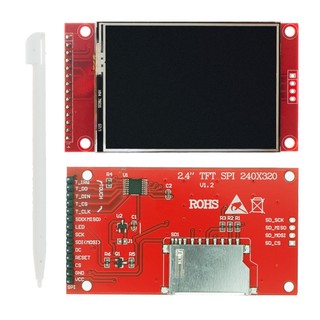

2.4 นิ้ว TFT
โมดูล LCD:
สินค้า
คำอธิบาย
หน้าจอสี 2.4 นิ้วรองรับหน้าจอสี 65K แสดงสีที่หลากหลาย
ความละเอียด 320X240 ฟังก์ชั่นสัมผัสเสริม
การใช้บัสอนุกรม SPI จะใช้เวลาเพียงไม่กี่ IOs ในการส่องสว่างหน้าจอ
ง่ายต่อการขยายการทดลองด้วยช่องเสียบการ์ด SD
จัดทำโปรแกรมตัวอย่างที่หลากหลาย
มาตรฐานกระบวนการทางทหารงานที่มั่นคงในระยะยาว
ให้การสนับสนุนทางเทคนิคของผู้ขับขี่
สินค้า
พารามิเตอร์
ชื่อ
พารามิเตอร์
แสดงสี
สี RGB 65K
สกุ
มีหน้าจอสัมผัส: MSP2402
ไม่มีหน้าจอสัมผัส: MSP2401
ขนาดหน้าจอ
2.4 (นิ้ว)
ประเภท
ทีเอฟที
ไอซีไดรเวอร์
St7789v
ความละเอียด
320 * 240 (พิกเซล)
อินเทอร์เฟซโมดูล
อินเทอร์เฟซ SPI 4 สาย
พื้นที่ใช้งาน (พื้นที่ AA)
36.72x48.96 (มม.)
ขนาดโมดูล PCB
77.18x42.72 (มม.)
อุณหภูมิในการทำงาน
-20℃~60℃
อุณหภูมิในการจัดเก็บ
-30℃~70℃
แรงดันไฟฟ้า VCC
3.3v ~ 5V
แรงดันไฟฟ้าพอร์ต Logic IO
3.3 โวลต์ (TTL)
การใช้พลังงาน
Tbd
น้ำหนักหยาบ (บรรจุภัณฑ์ที่มี)
ไม่มีการสัมผัส: 26 (g) / พร้อมระบบสัมผัส: 36 (g)
