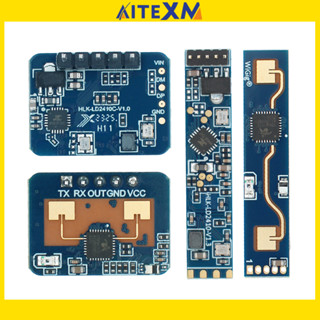

Hi-link HLK-LD2410 LD2410B LD2410C 5V Mini FMCW 24G โมดูลเซนเซอร์เรดาร์ วัดสถานะมนุษย์

รายละเอียดรายงานรายการ / กิจกรรมที่น่าสงสัย

รายชื่อบรรจุหีบห่อ

โมดูล LD2410 เราจะจัดส่งด้านล่างหากคุณสั่งซื้อสำหรับโมดูล LD2410 เราจะจัดส่งด้านล่าง

โมดูล HLK-LD2410 * 1

เราจะจัดส่งด้านล่างหากคุณสั่งซื้อชุดอุปกรณ์ LD2410 เราจะจัดส่งด้านล่างนี้

โมดูล HLK-LD2410 * 1

บอร์ดทดสอบเรดาร์ * 1

เสาอากาศ USB ขนาด 1 Type-C * 1

ข้อมูล / ซอฟต์แวร์


โปรดช่วยดาวน์โหลดจากลิงค์ด้านล่าง
https://www.hlktech.net/index.php?id=download-center


1.
บทนำของผลิตภัณฑ์




Hlk-ld2410 HLK-LD2410 เป็นโมดูลตรวจจับสถานะการปรากฏตัวของมนุษย์ที่มีความไวสูง 24GHz ที่พัฒนาโดย Hilink Electronics หลักการทำงานของมันคือการใช้คลื่นต่อเนื่องแบบความถี่ FMCW เพื่อตรวจจับเป้าหมายของมนุษย์ในอวกาศที่ตั้งไว้รวมกับการประมวลผลสัญญาณเรดาร์อัลกอริทึมการเหนี่ยวนำร่างกายมนุษย์ที่แม่นยำเพื่อให้ได้การตรวจจับสถานะสถานะของมนุษย์ที่มีความไวสูงซึ่ง และสามารถคำนวณข้อมูลเพิ่มเติม เช่น ระยะทางไปยังเป้าหมาย


ผลิตภัณฑ์นี้ส่วนใหญ่จะใช้ในฉากในร่มเพื่อรับรู้ว่ามีร่างกายมนุษย์ที่เคลื่อนไหวหรือเคลื่อนไหวขนาดเล็กในพื้นที่หรือไม่และส่งผลการตรวจจับแบบเรียลไทม์ ระยะการตรวจจับที่ไกลที่สุดถึง 6 เมตรความละเอียดระยะทาง 0.75 เมตร ให้เครื่องมือกำหนดค่าภาพซึ่งสามารถกำหนดค่าระยะการตรวจจับและตรวจจับในช่วงเวลาต่างๆความไวและเวลาล่าช้าที่ไม่มีคนขับได้อย่างง่ายดาย ฯลฯ เพื่อปรับให้เข้ากับความต้องการแอปพลิเคชันที่แตกต่างกัน


. สนับสนุนเอาต์พุต GPIO และ UART, พลักแอนด์เพลย์, และสามารถนำมาใช้อย่างยืดหยุ่นกับสถานการณ์สมาร์ทที่แตกต่างกันและผลิตภัณฑ์เทอร์มินัล.

2. คุณสมบัติของสินค้า

Plug and play ประกอบง่าย
ระยะตรวจจับที่ยาวที่สุดคือ 5 เมตร
มุมตรวจจับขนาดใหญ่ครอบคลุมได้ถึง± 60 องศา

การระบุที่แม่นยำภายในช่วงเวลาที่ถูกต้องรองรับการแบ่งช่วงการตรวจจับและป้องกันสัญญาณรบกวนนอกช่วงเวลา


การปรับพารามิเตอร์อัจฉริยะหลายระดับเพื่อตอบสนองความต้องการของฉากเปลี่ยนไป


เครื่องมือที่มองเห็นการแก้จุดบกพร่องและการกำหนดค่า


ขนาดเล็กและเรียบง่ายขนาดขั้นต่ำเพียง 7 มม. x 35 มม.


รองรับวิธีการติดตั้งที่หลากหลายเช่นแขวนเพดานและแขวนผนัง


วงดนตรี ISM 24GHz 24GHz สอดคล้องกับกฎระเบียบสเปกตรัม FCC และ CE
แหล่งจ่ายไฟแรงดันไฟฟ้ากว้าง 5~12V

ทางเลือกที่ดีที่สุดที่คุ้มค่า


3. ประโยชน์ของผลิตภัณฑ์

โมดูลตรวจจับร่างกายมนุษย์ใช้เทคโนโลยีเซ็นเซอร์เรดาร์คลื่น 24GHz
เมื่อเทียบกับโซลูชันอื่น ๆ มีข้อดีที่เห็นได้ชัดในการใช้ตรวจจับร่างกายมนุษย์:




1. นอกเหนือจากความไวต่อการเคลื่อนย้ายร่างกายมนุษย์แล้วยังสามารถสัมผัสได้ถึงความคงที่การเคลื่อนไหวขนาดเล็กการนั่งและนอนร่างกายมนุษย์ที่ไม่สามารถระบุได้ด้วยวิธีแก้ปัญหาแบบดั้งเดิม

2. มีความสามารถในการปรับตัวด้านสิ่งแวดล้อมที่ดีและผลการตรวจจับไม่ได้รับผลกระทบจากสภาพแวดล้อมโดยรอบเช่นอุณหภูมิความสว่างความชื้นและความผันผวนของแสง

3. มีการเจาะเปลือกที่ดีและสามารถซ่อนไว้ในเปลือกให้ทำงานได้โดยไม่ต้องเปิดรูบนพื้นผิวของผลิตภัณฑ์ซึ่งจะช่วยเพิ่มความสวยงามของผลิตภัณฑ์

4. สามารถกำหนดค่าระยะการตรวจจับที่ไกลที่สุดและความไวของประตูทางแต่ละบานเพื่อให้ได้การกำหนดค่าส่วนบุคคลที่ยืดหยุ่นและละเอียด




4. คำอธิบายฮาร์ดแวร์ฮาร์ดแวร์แบบ scription

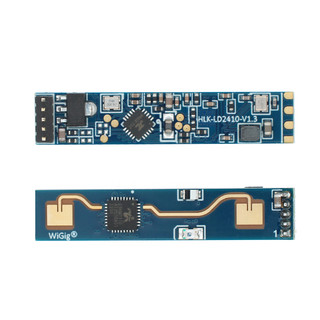

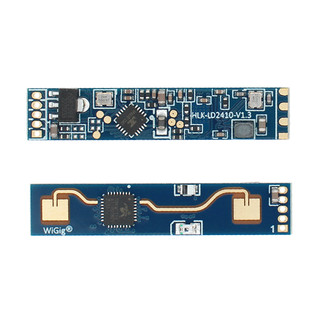

4.1 คุณสมบัติ HLK-LD2410(BLE)


โมดูลโมดูลโมดูลโมดูลโมดูล
ขนาด: 7mmx35mm, 5 รูสงวนไว้ในฮาร์ดแวร์ (ค่าเริ่มต้นจากโรงงานไม่ตรงกับหมุด)

เส้นผ่านศูนย์กลางรูพิน 0.6 มม. และระยะห่างพิน 1.27 มม.

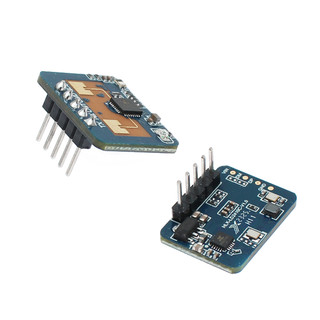

ไฮดรอป HLK-LD2410C
ความละเอียดของพิน 4.2




5. เครื่องมือการกำหนดค่าภาพด้วยภาพรายละเอียด




เพื่ออำนวยความสะดวกให้ผู้ใช้ในการทดสอบและกำหนดค่าโมดูลได้อย่างรวดเร็วและมีประสิทธิภาพมีเครื่องมือกำหนดค่าพีซี ผู้ใช้สามารถใช้ซอฟต์แวร์เครื่องมือนี้เพื่อเชื่อมต่อพอร์ตอนุกรมของโมดูลอ่านและกำหนดค่าพารามิเตอร์ของโมดูลและรับผลการตรวจจับที่รายงานโดยโมดูล ข้อมูลข้อมูลและจอแสดงผลภาพแบบเรียลไทม์ซึ่งอำนวยความสะดวกอย่างมากในการใช้
.




วิธีการใช้เครื่องมือคอมพิวเตอร์ของโฮสต์:




ใช้ USB กับเครื่องมือพอร์ตอนุกรมเพื่อเชื่อมต่อพอร์ตอนุกรมอย่างถูกต้อง


เลือกหมายเลขพอร์ตอนุกรมที่สอดคล้องกันในเครื่องมือคอมพิวเตอร์โฮสต์ ตั้งค่าอัตราการบอดเป็น 256000และคลิกเพื่อเชื่อมต่ออุปกรณ์


หลังจากที่ประสบความสำเร็จแล้ว ให้คลิกที่ปุ่มเริ่ม อินเทอร์เฟซกราฟิกด้านขวาจะแสดงผลการทดสอบและข้อมูล


เมื่อเชื่อมต่อแล้วหากปุ่มเริ่มต้นไม่คลิกหรือคลิกหยุดหลังจากเริ่มต้นสามารถอ่านหรือตั้งค่าข้อมูลพารามิเตอร์โหมดได้

พารามิเตอร์จะไม่สามารถอ่านและกำหนดค่าได้หลังจากคลิกเริ่มต้นและสามารถก าหนดค่าได้หลังจากการหยุดเท่านั้นหมายเหตุ: พารามิเตอร์จะไม่สามารถอ่านและกำหนดค่าพารามิเตอร์หลังจากคลิกเริ่มการกำหนดค่าเท่านั้น




เครื่องมือคอมพิวเตอร์ของโฮสต์มีดังนี้

ลูกบอลเป็นตัวบ่งชี้เอาต์พุตของสถานะเป้าหมาย: สีแดงหมายความว่ามีเป้าหมายที่เคลื่อนไหวและสีม่วงหมายความว่ามีเป้าหมายอยู่กับที่: สีเขียวหมายความว่าไม่มีใคร







6. คำแนะนำบลูทู ธ (LD2410 (BLE) / LD2410C)




ติดตั้งซอฟต์แวร์ (เวอร์ชันภาษาอังกฤษ)




ปัจจุบันแอปรองรับแพลตฟอร์ม Android และ IOS คุณสามารถดาวน์โหลดได้จาก
