เซอร์กิตเบรกเกอร์ MCB 1-3 โพล ขนาด 1 - 125A ชนิด C-curve มีขนาด Breaking Capacity (Icu) 6kA @ 400VAC
- มีช่องสำหรับอุปกรณ์ช่วย Auxiliaries
- Visi - trip window แถบสีแดง บอกถึงสถานะว่าเกิด Fault Trip
- Visi - safe แถบสีเขียว แสดงหน้าคอนแทคได้จากกันโดยสมบูรณ์ เพื่อแสดงความปลอดภัยในการปฏิบัติงานด้าน DownStream ของเบรกเกอร์
- ป้องกันขั้วต่อ ระดับ IP20 (Insulated teminals IP20)
- Double Clip สำหรับการถอดเบรกเกอร์ที่ง่ายขึ้น เมื่อต่อกับ Comb Busbar
Main
Device application : Distribution
Range : Acti9

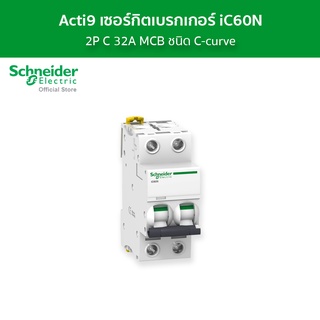

Product name : Acti9 iC60
Product or component type : Miniature circuit-breaker
Device short name : IC60N
Poles description : 2P
Number of protected poles : 2
[In] rated current : 32 A
Network type
DC
AC
Trip unit technology : Thermal-magnetic
Curve code : C
Breaking capacity
6000 A Icn at 400 V AC 50/60 Hz conforming to EN/IEC 60898-1
36 kA Icu at 12...133 V AC 50/60 Hz conforming to EN/IEC 60947-2
10 kA Icu at <= 125 V DC conforming to EN/IEC 60947-2
10 kA Icu at 380...415 V AC 50/60 Hz conforming to EN/IEC 60947-2
20 kA Icu at 220...240 V AC 50/60 Hz conforming to EN/IEC 60947-2
6 kA Icu at 440 V AC 50/60 Hz conforming to EN/IEC 60947-2
Utilisation category
Category A conforming to EN 60947-2
Category A conforming to IEC 60947-2
Suitability for isolation
Yes conforming to EN 60898-1
Yes conforming to EN 60947-2
Yes conforming to IEC 60898-1
Yes conforming to IEC 60947-2
Standards
EN 60898-1
EN 60947-2
IEC 60947-2
IEC 60898-1
Complementary
Network frequency : 50/60 Hz
Magnetic tripping limit : 8 x In +/- 20 %
[Ics] rated service breaking capacity
15 kA 75 % conforming to EN 60947-2 - 220...240 V AC 50/60 Hz
7.5 kA 75 % conforming to EN 60947-2 - 380...415 V AC 50/60 Hz
4.5 kA 75 % conforming to EN 60947-2 - 440 V AC 50/60 Hz
15 kA 75 % conforming to IEC 60947-2 - 220...240 V AC 50/60 Hz
7.5 kA 75 % conforming to IEC 60947-2 - 380...415 V AC 50/60 Hz
4.5 kA 75 % conforming to IEC 60947-2 - 440 V AC 50/60 Hz
27 kA 75 % conforming to IEC 60947-2 - 12...133 V AC 50/60 Hz
27 kA 75 % conforming to EN 60947-2 - 12...133 V AC 50/60 Hz
6000 A 100 % conforming to EN 60898-1 - 400 V AC 50/60 Hz
6000 A 100 % conforming to IEC 60898-1 - 400 V AC 50/60 Hz
10 kA 100 % conforming to IEC 60947-2 - 72...125 V DC
10 kA 100 % conforming to EN 60947-2 - 72...125 V DC
Limitation class
3 conforming to EN 60898-1
3 conforming to IEC 60898-1
[Ui] rated insulation voltage
500 V AC 50/60 Hz conforming to EN 60947-2
500 V AC 50/60 Hz conforming to IEC 60947-2
[Uimp] rated impulse withstand voltage
6 kV conforming to EN 60947-2
6 kV conforming to IEC 60947-2
Contact position indicator : Yes
Control type : Toggle
Local signalling : Trip indicator
Mounting mode : Fixed
Mounting support : DIN rail
Comb busbar and distribution block compatibility : Top or bottom: YES
9 mm pitches : 4
Height : 85 mm
Width : 36 mm
Depth : 78.5 mm
Net weight : 0.25 kg
Colour : White
Mechanical durability : 20000 cycles
Electrical durability : 10000 cycles
Connections - terminals
Single terminal (top or bottom) 1…35 mm² rigid
Single terminal (top or bottom) 1…25 mm² flexible
Wire stripping length : 14 mm for top or bottom connection
Tightening torque : 3.5 N.m top or bottom
Earth-leakage protection : Separate block
Environment
IP degree of protection
IP20 conforming to IEC 60529
IP20 conforming to EN 60529
Pollution degree
3 conforming to EN 60947-2
3 conforming to IEC 60947-2
Overvoltage category : IV
Tropicalisation : 2 conforming to IEC 60068-1
Relative humidity : 95 % at 55 °C
Operating altitude : 0...2000 m
Ambient air temperature for operation : -35…70 °C
Ambient air temperature for storage : -40…85 °C
