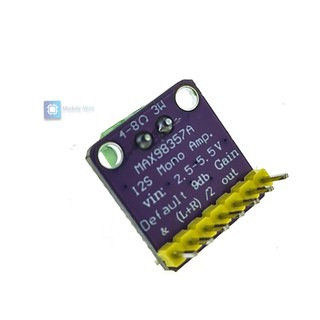

โมดูลขยายเสียงสำหรับ ESP32 MAX98357 I2S 3W Class D Amplifier Breakout

☑️ สต็อกไทย 🇹🇭 จัดส่งไว ⚡️🚚

🌈ขอบคุณที่ลูกค้าเลือกเราเป็นส่วนหนึ่งของการสั่งซื้อสินค้าค่ะ! 😊✨🎮

🌟🌟กรณีลูกค้าขอใบกำกับภาษี🌟🌟 เพื่อให้ร้านสามารถจัดส่งใบกำกับภาษีพร้อมกับสินค้าไปให้ลูกค้าได้ตรงตามความต้องการ กรุณาทำการส่งข้อมูลต่อไปนี้มาทาง Inbox ได้เลยนะคะ:
- ชื่อบริษัท:
- ที่อยู่:
- เลขผู้เสียภาษี:
💖หากลูกค้ามีคำถามหรือข้อสงสัยใดๆ ด้านการใช้งานติดต่อทาง inbox ได้เลยค่ะ 🎉
================================================
Overview
The MAX98357 I2S Class D Amplifier Breakout is a compact, high-efficiency mono audio amplifier module based on the Maxim Integrated MAX98357A IC. It accepts I2S digital audio input directly no analog conversion needed and drives a 4 or 8 speaker at up to 3.2W output power. With up to 92% efficiency and built-in filterless output, this module runs cool without a heatsink, making it ideal for embedded audio projects with ESP32, Raspberry Pi, and other I2S-capable platforms.
Introduction / แนะนำสินค้า
MAX98357 เป็น I2S Class D Amplifier ที่ได้รับความนิยมสูงในโปรเจกต์ DIY Audio ทั้งสำหรับ ESP32 และ Raspberry Pi เพราะรับสัญญาณเสียงแบบ digital I2S โดยตรง ไม่ต้องผ่าน DAC แยก ทำให้สัญญาณเสียงสะอาด ปราศจาก noise จากไฟ analog

ราคาถูก ขนาดเล็ก ต่อง่าย เหมาะสำหรับผู้เริ่มต้นจนถึงระดับ intermediate ที่ต้องการเพิ่มเสียงให้กับ IoT device, smart speaker DIY, home automation alert, หรือโปรเจกต์ TTS (Text-to-Speech) บน ESP32
ตัวอย่างการต่อวงจร / Wiring
ESP32:
ESP32 GPIO MAX98357 Pin ────────────────────────── 5V VIN GND GND GPIO 26 BCLK GPIO 25 LRC (WSEL) GPIO 22 DIN Speaker +/- 4 หรือ 8 speaker Raspberry Pi:
Raspberry Pi MAX98357 Pin ────────────────────────────── 5V VIN GND GND BCM 18 BCLK BCM 19 LRC (LRCLK) BCM 21 DIN Features
- Class D amplifier ประสิทธิภาพสูงถึง 92% ไม่ต้องใช้ heatsink
- รับ I2S digital audio input โดยตรง ไม่ต้องการ DAC แยก
- Output power: 3.2W @ 4 / 1.8W @ 8 (5V supply)
- SNR: 100 dB | THD+N: 0.013% คุณภาพเสียงสูง
- รองรับ sampling rate: 8 kHz 96 kHz | Bit depth: 16/24/32-bit
- Selectable gain: 3/6/9/12/15 dB ผ่าน SD/GAIN pin
- มี built-in thermal protection และ over-current protection
- Filterless BTL output ต่อลำโพง 4/8 ได้โดยตรง
- Breadboard friendly ขาห่าง 2.54mm มาตรฐาน
- ขนาดเล็กกะทัดรัด ~1820mm เหมาะกับ enclosure แคบ
Specification
- IC: MAX98357A (Maxim Integrated)
- Supply Voltage: 2.5V 5.5V (แนะนำ 5V)
- Output Power: 3.2W @ 4 (5V) | 1.8W @ 8 (5V)
- Interface: I2S (BCLK, LRC/WSEL, DIN)
- Gain: 3 / 6 / 9 / 12 / 15 dB (ตั้งผ่าน SD pin)
- SNR: 100 dB | THD+N: 0.013% @ 1kHz, 1W, 5V
- Sampling Rate: 8 kHz 96 kHz
- Bit Depth: 16-bit, 24-bit, 32-bit
- Speaker Impedance: 4 หรือ 8
- Operating Temperature: -40C ถึง +85C
- Board Size: ~18mm 20mm (Adafruit-style breakout)
Caution
- ต่อ mono speaker เท่านั้น ไม่ใช่ stereo หากต้องการ stereo ซื้อ 2 บอร์ด ตั้ง SD pin เป็น L/R แต่ละชิ้น
- ห้ามต่อหูฟังโดยตรง BTL output ไม่มี ground reference อาจเสียหาย
- ใช้กับลำโพง 4 หรือ 8 เท่านั้น อิมพีแดนซ์ต่ำกว่านี้ทำให้ IC ร้อนเกิน
- ไม่มี volume control บนบอร์ด ปรับ volume ผ่าน software (I2S driver)
- ต้องการสัญญาณ I2S เท่านั้น ไม่รองรับ analog audio input
- แนะนำใส่ decoupling capacitor 100F ใกล้ VIN เพื่อป้องกัน noise จากไฟ
Datasheet
MAX98357A/MAX98357B Datasheet Maxim Integrated (PDF)
Manual / ตัวอย่างโค้ด
ดูตัวอย่างการใช้งานกับ ESP32 ได้ที่ Random Nerd Tutorials ESP32 I2S MAX98357A
สำหรับ Raspberry Pi: Adafruit Learning System MAX98357 I2S Amp
