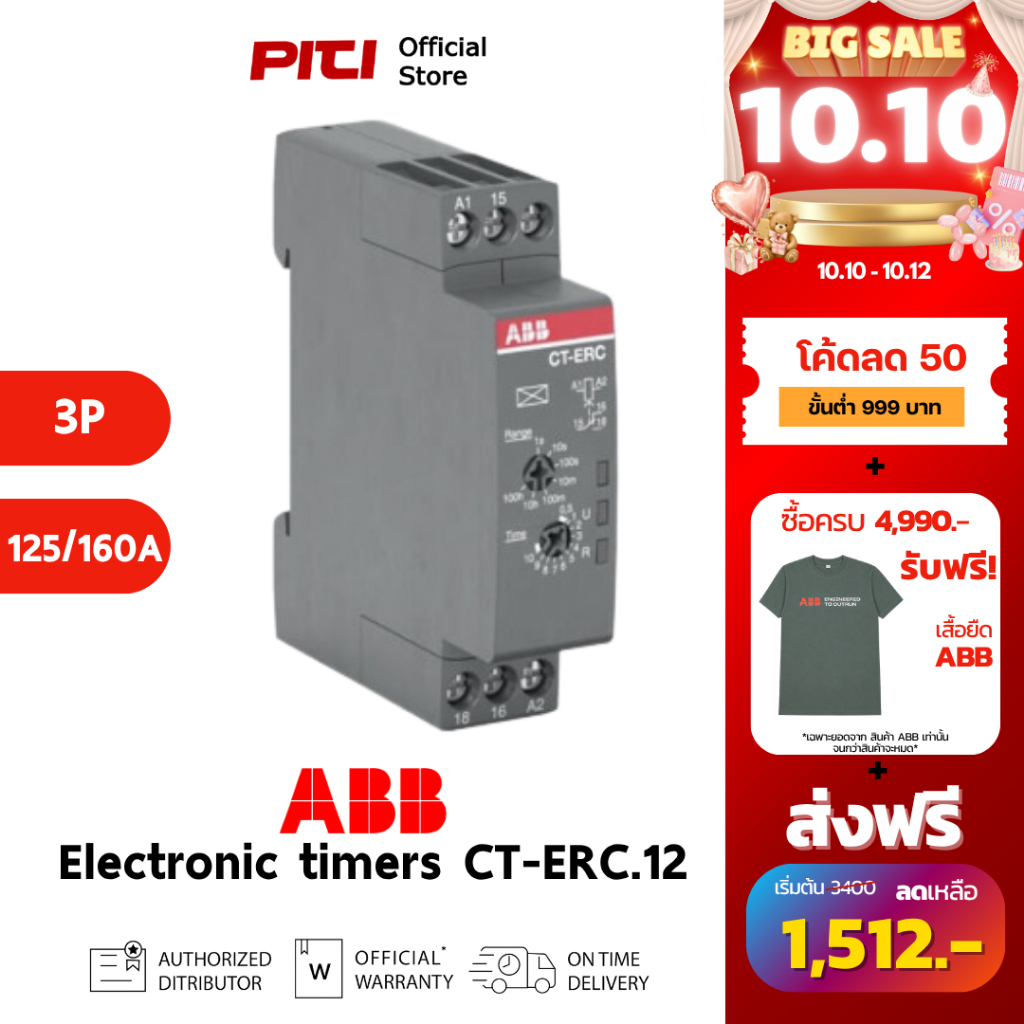

ABB ตัวตั้งเวลา CT-ERC.12 ON-Delay Time (CT) สำหรับรุ่น AF09 - AF1650 ช่วงตั้งเวลา 0.05s-100h

ABB ตัวตั้งเวลา CT-ERC.12 ON-Delay Time (CT) ชนิดอิเลคทรอนิคส์ สำหรับรุ่น AF09 – AF1650 ช่วงตั้งเวลา 0.05s-100h # 1SVR508100R0000

ABB CT-ERC.12 – ON-Delay Time Relay (Electronic) เป็นรีเลย์หน่วงเวลาแบบอิเล็กทรอนิกส์ (ON-Delay) สำหรับควบคุม “การติด” ของคอนแทคเตอร์ ABB ซีรีส์ AF ตั้งแต่รุ่นเล็กถึงใหญ่ (AF09 ถึง AF1650) ย่านตั้งเวลา กว้างมาก: ประมาณ 0.05 วินาที ถึง 100 ชั่วโมง (เลือกช่วง/สเกลได้หลายระดับแบบหมุนปรับ) ใช้เมื่อต้องการ “รอเวลา” ก่อนให้คอนแทคเตอร์ดูด เช่น หน่วงก่อนจ่ายโหลด, เรียงลำดับการสตาร์ทมอเตอร์, ป้องกันกระชาก, หรือกันเปิด-ปิดถี่เกิน (anti-short-cycle)

การทำงาน / โครงสร้างภายใน (Operating / Protection Principles)
ABB CT-ERC.12 (ON-Delay Time Relay) สำหรับหน่วงเวลา “จ่ายเข้าหลังหน่วง” ใช้คู่กับคอนแทคเตอร์ AF09–AF1650 ได้สบาย เพราะรีเลย์ตัวนี้เป็นแบบ DIN-rail ใส่วงจรคอนโทรลเพื่อสั่งคอยล์คอนแทคเตอร์
1. หน้าที่หลัก
- ชนิดฟังก์ชัน: ON-Delay (Delay on make) — เมื่อจ่ายไฟคอนโทรลเข้า A1–A2 ตัวจับเวลาจะเริ่มนับ และ หน้าสัมผัสเอาต์พุต (SPDT: 15-16-18) จะเปลี่ยนสถานะ หลังครบเวลาที่ตั้ง เท่านั้น (ก่อนครบเวลา NO ยังไม่ติด)
- ช่วงเวลา: 7 ช่วง ครอบคลุม 0.05 วินาที ถึง 100 ชั่วโมง (เลือกเรนจ์ด้วยสวิตช์/ปุ่มหมุน แล้วหมุนละเอียดอีกชั้น)

วิธีการใช้งาน (Installation & Operation)
รีเลย์เวลา ABB CT-ERC.12 เป็นแบบ ON-Delay (Delay on Energization) — เมื่อได้รับแรงดันจ่ายเข้า (A1–A2) จะเริ่มนับเวลา และเมื่อครบเวลาที่ตั้งไว้ หน้าสัมผัสเอาต์พุต (15–16–18) จึงเปลี่ยนสถานะครับ
1. ต่อสายไฟเลี้ยง
- จ่ายไฟควบคุมเข้า ขั้ว A1 / A2
- รองรับแรงดันกว้างมาก: 24–48 VDC / 24–240 VAC, 50/60 Hz

2. ต่อวงจรเอาต์พุต (Output Contact)
- ขั้ว 15 = Common, 16 = NO, 18 = NC
- ใช้หน้าสัมผัส 16 (NO) เป็นตัวจ่ายไฟออกหลังครบเวลา

3. การตั้งเวลา
- เลือกช่วงเวลา (Time Range) ด้วยปุ่มเลือก เช่น วินาที / นาที / ชั่วโมง
- หมุนปุ่มตั้งค่า “Time” เพื่อกำหนดเวลาที่ต้องการหน่วง (0.05 s – 100 h)
- เมื่อจ่ายไฟเข้าที่ A1–A2 → รีเลย์เริ่มนับเวลา → ครบเวลาที่ตั้ง → หน้าสัมผัส 15-16 เปลี่ยนสถานะ (ON)

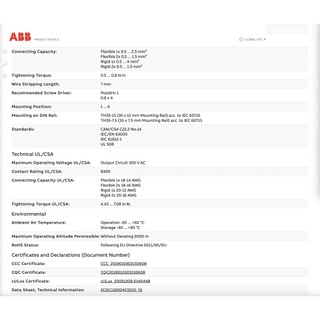

4. การติดตั้ง
- ติดตั้งบน ราง DIN 35 มม. (TH35)
- ใช้ไขควงขันแน่นขั้วต่อสายแรงบิด 0.5–0.8 N·m
- ปอกสายยาว 7 มม. ก่อนเข้าขั้ว

5. การใช้งาน
- สตาร์ทมอเตอร์แบบไล่ลำดับ (Staggered Start): หน่วงการดูดคอนแทคเตอร์แต่ละตัว เพื่อลดอินรัชรวมของโรงงาน/ไลน์ผลิต
- ดีเลย์โหลดรอระบบพร้อม: เช่น หน่วงจ่ายลำเลียง/พัดลม หลัง PLC หรืออินเวอร์เตอร์บูตเสร็จ
- กันกระชากระบบแสงสว่าง/ฮีตเตอร์: เปิดหลังหม้อแปลง/UPS/ฟีดเดอร์หลักนิ่งแล้ว

ข้อควรระวัง / ข้อจำกัด (Precautions / Limitations)
- ตรวจแรงดันเลี้ยงให้ตรงสเปก (A1–A2 รองรับ 24–48 VDC / 24–240 VAC เท่านั้น) และความถี่ 50/60 Hz เมื่อใช้ AC
- กระแสหน้าสัมผัส 4 A (AC-12): สำหรับโหลดคอยล์/คอนโทรล ถ้าจะสั่ง โหลดอุปนัยหนัก (AC-15/DC-13) ให้ยึดพิกัดตามตาราง และพิจารณารีเลย์คั่น (interposing relay) เมื่อใกล้พิกัด หรือมีสปาร์กสูง
- การปกป้องลัดวงจร: ใส่ฟิวส์ตามที่ระบุ (NO: ฟิวส์ชนิด F 10 A, NC: F 6 A) ในสายเอาต์พุตเพื่อปกป้องหน้าสัมผัส

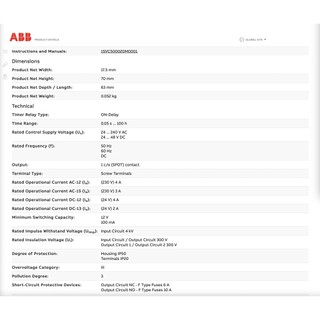

ขนาด (Dimensions)
ความกว้าง (Width): 17 มม.
ความสูง (Height): 70 มม.
ความลึก/ความยาว (Depth/Length): 63 มม.
น้ำหนัก (Weight) : 0.052 กก.

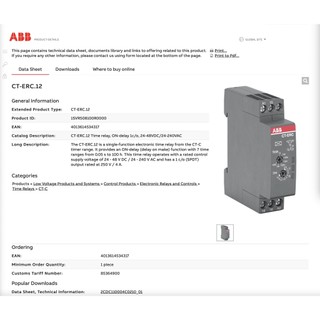

ข้อมูลทางเทคนิค (Technical Specifications)
รุ่น (Model) : ABB CT-ERC.12 – ON-Delay Time Relay (Electronic) สำหรับ AF09 – AF1650
ติดตั้ง (Mounting) : ราง DIN 35 มม. (TH35-15 or TH35-7.5)
ฟังก์ชัน Function Type : ON-Delay (Delay on make) (หน่วงเวลาเปิด)
ฟิวส์ป้องกัน (Short-circuit protective devices) : Output circuit NC – F type fuse 6 A NO – F type fuse 10 A
แรงดันจ่ายควบคุม (Rated control supply voltage Uₛ) : 24 … 48 V DC / 24 … 240 V AC, 50/60 Hz
ช่วงเวลา (Time range) : 0.05 s … 100 h
Time Setting : ปรับด้วยปุ่มหมุน (Potentiometer)

อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices)
1. คอนแทคเตอร์ที่สามารถติดตั้งได้โดยตรง
- ABB คอนแทคเตอร์ ซีรีส์ AF (เช่น AF09 ถึง AF1650) ซึ่ง CT-ERC.12 มักถูกใช้เป็นรีเลย์หน่วงเวลาในวงจรคอยล์ของคอนแทคเตอร์เหล่านี้ → เมื่อรีเลย์ครบเวลาก็จ่ายสัญญาณให้คอนแทคเตอร์ดูดเข้าได้ทันที
- รีเลย์เวลาอื่นในตระกูลเดียวกัน: เช่นถ้าหน้างานต้องการ “OFF-Delay” หรือ “Permutation timing” อาจเลือกรีเลย์เวลาอื่นของ ABB จากซีรีส์ CT-C / CT-S เช่น ABB CT‑AHD.12 (OFF-Delay) เพื่อใช้ในชุดเดียวกันหรือเปลี่ยนฟังก์ชันได้ง่าย
