รายละเอียดสินค้าจากร้านค้า
คุณสมบัติ
MIG-BRONZE-SI เป็นลวดทองเหลืองที่มีส่วนผสมของซิลิกอน ใช้ในกระบวนการเชื่อม MIG (GMAW)
CHARACTERISTICS
MIG-BRONZE-SI is silicon bronze welding wire to be used in MIG (GMAW) welding process.
การใช้งาน
สำหรับเชื่อมต่อหรือรองพื้นโลหะทองเหลือง หรือโลหะผสมของทองแดง และยังสามารถเชื่อมต่อเหล็กหรือเหล็กหล่อกับทองแดงหรือทองเหลืองได้ นอกจากนี้ยังสามารถใช้เชื่อมต่อเหล็กชุบกัลวาไนซ์ได้ ในขณะเชื่อมต้องควบคุมการแพร่กระจายของความร้อน ให้อยู่ในระดับต่ำ และไม่จำเป็นต้องอุ่นชิ้นงานก่อน

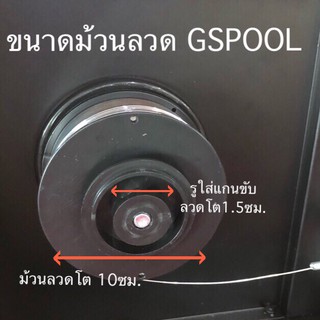

เส้นผ่าศูนย์กลางม้วน 100 มม. เส้นผ่าศูนย์กลางรูใส่แกนขับลวด 15 มม.
การเชื่อมประสานแบบ MIG Brazing
โดยปกติแล้ว การเชื่อมประสานจะใช้หัวเชื่อมแก๊สเพื่อละลายลวดเติม แต่ในกรณีการเชื่อมประสานแบบ MIG BRAZING เครื่องมือที่ใช้คือ ปืนเชื่อม MIG ปกติ ลวดเชื่อมประสานแบบ MIG BRAZING จะหลอมละลายที่ 840 องศาฟาเรนไฮด์ (ประมาณ 450 องศาเซลเซียส) ซึ่งเป็นอุณหภูมิที่ต่ำกว่าจุดหลอมเหลวของชิ้นงานที่จะเชื่อม และด้วยคุณสมบัตินี้เองทำให้เกิดปรากฎการณ์การไหลของน้ำโลหะเชื่อมไปตามแนวเชื่อมเอง (Capillary Action)
ลวดซิลิกอนบรอนซ์ MIG BRAZING มีส่วนประกอบหลักๆ ได้แก่ ทองแดง, ซิลิกอน, ดีบุก, เหล็ก และสังกะสี ส่วนผสมของลวดดังกล่าวทำให้เกิดคุณสมบัติพิเศษ เช่น ความสามารถในการเชื่อมต่อโลหะต่างชนิดได้, ลดการบิดตัว และเรื่องสีสันสวยงามของแนวเชื่อม
คุณสมบัติ
• การเชื่อมต่อโลหะต่างชนิดได้
ด้วยวิธีการเชื่อมประสานแบบ MIG BRAZING ด้วยลวดซิลิกอนบรอนซ์ เนื้อโลหะเชื่อมจะประสานชิ้นงานเข้าด้วยกัน แต่ไม่ได้หลอมโลหะชิ้นงานเข้ากับลวดเชื่อมเหมือนกรณีลวดเชื่อมเหล็กทั่วไป ด้วยคุณสมบัตินี้ ลวดซิลิกอนบรอนซ์จึงสามารถเชื่อมต่อโลหะต่างชนิดได้ เช่น เหล็กหล่อกับเหล็ก หรือ สแตนเลสกับเหล็ก
• ลดการบิดตัว
การเชื่อมประสานด้วย MIG BRAZING เป็นการเชื่อมที่เย็น เนื่องด้วยอุณหภูมิหลอมเหลวที่ต่ำของลวดเชื่อม ดังนั้น ความร้อนสะสมที่ชิ้นงานมีไม่มาก ส่งผลให้ไม่เกิดการบิดตัวของชิ้นงาน จึงสามารถเชื่อมบนโลหะที่มีความไวต่ออุณหภูมิสูงได้ดี และความสามารถทางกลก็ไม่ได้ถดถอยแต่อย่างใด กระบวนการนี้จะเหมาะมากกับการเชื่อมต่อโลหะบางๆ, เติมช่องโหว่, งานโลหะแผ่น เช่น ในงาน HVAC และตัวโครงรถยนต์
• แนวเชื่อมสีทอง
แนวเชื่อมที่ได้จาการเชื่อมด้วยลวดซิลิกอนบรอนซ์จะออกที่ทอง ซึ่งจะเป็นจุดดึงดูดสำหรับงานที่ต้องการความสวยงาม
APPLICATIONS
For welded joints and surfacing welds on copper-zinc alloys and on low alloy cuprous metals. Also used to weld base metals of steel and cast iron to copper, brass, and bronze. Maybe used to weld on galvanized steel. When making joints in silicon bronze, the low thermal conductivity must be taken into consideration. Preheating of the parent metal (silicon bronze) is not usually necessary.
TYPICAL CHEMICAL COMPOSITION OF WELD METAL(%)
Cu Si Sn Mn Fe Zn
>95 3 0.01 1 0.05 0.01
RECOMMENDED WELDING PARAMETERS
Size (mm) Current (A) Arc Voltage (V) Argon Flow (LPM)
0.8 130~150 21~23 25
0.9 145~185 23~25 30
1.2 195~215 26~28 30
What is MIG brazing?
Traditionally, brazing processes have used an oxy-fuel acetylene torch to melt the filler metal, but in MIG brazing, a standard MIG gun is used to run brazing wire. Brazing filler metal melts at 840 degrees Fahrenheit, which is lower than the melting point of the base metals being joined. Due to the lower melting point the filler metal provides capillary action – fluid being drawn into the weld joint – when brazed.
What is Silicon Bronze?
Silicon bronze filler metal is mostly comprised of copper, silicon, tin, iron and zinc. The composition of the wire provides some unique benefits such as the ability to weld dissimilar metals together, reduce distortion and provide a visually appealing finish.
Welding Dissimilar Metals
When braze welding with silicon bronze filler metal, the molten metal bonds the base materials together, but does not provide fusion like mild steel filler metal. Because of this, silicon bronze can be used for welding dissimilar materials together, such as cast iron to steel, stainless steel to steel, etc.
